產品簡介

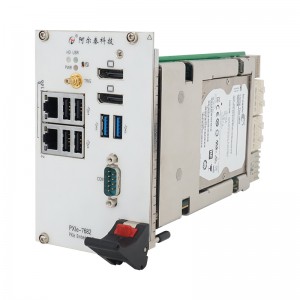

PXIe7682是專為PXI-express的混合測試系統設計的3U PXIe控制器，采用Inbbb® Core?i7/i5/i3 第四代高性能處理器，內存可支持高達16G DDR3L。該系統PXI Express的bbbb配置為通用的4Port 4lan的模式，數據吞吐量高達8GB/S。PXIe7682 還提供豐富靈活的 I/O接口，包括兩個DisplayPort 接口，可同時連接兩個顯示器。兩個USB3.0接口，可以連接高速的外部設備，兩個千兆以太網口，四個USB2.0接口可以連接其他外部設備或者USB接口的儀器。產品設計經過嚴格測試已成熟應用，能長時間穩定可.靠地工作，可廣泛應用于工業自動化控制，計算機領域。
指標參數
|
系統
|
處理器
|
Inbbb® Core?i7/i5/i3 第四代高性能處理器
|
|
芯片組
|
Inbbb® QM87 Express 芯片組
|
|
內存
|
DDR3L SDRAM高達16GB
|
|
PXIe express總線
|
支持4port 4lan bbbb模式
|
|
顯示接口
|
DP接口
|
2路DP接口 （分辯率高達：3840X2160@60Hz）
|
|
存儲設備
|
SATA接口
|
板載2.5寸500GB SATA硬盤（或者更大）
|
|
I/O接口
|
USB2.0
|
4個USB2.0
|
|
USB3.0
|
2個USB3.0
|
|
串口
|
1路串口（RS232/RS422/RS485）
|
|
觸發I/O
|
前面板提供B連接器，
用于PXI觸發總線發送/接收外部觸發信號
|
|
以太網接口
|
帶寬
|
10/100/1000Base-TX
|
|
控制器
|
Inbbb®82574L
|
|
接口
|
2路以太網口
|
|
應用環境
與
機械尺寸
|
工作溫度
|
0~60℃
-20~70℃，配SSD
|
|
存儲溫度
|
-40-85℃
|
|
相對濕度
|
5%-95%
|
|
尺寸
|
3U/4槽PXI/CompactPCI標.準
|
|
重量
|
1.2Kg
|
|
系統功耗
|
50W
|
|
操作系統
|
Win7/Win8/Win10/ Linux
|
