產品

特性

•溝槽MOS肖特基技術

•低正向壓降，低功耗損耗

•**運行

焊錫浴溫度高275°C，

10秒每JESD 22-B106

•AEC-Q101合格

-汽車訂購代碼:base P/NHM3

•材料分類:用于符合性的定義



典型的應用

用于高頻DC/DC變換器，開關

電源，自由二極管，OR-ing二極管，和

反向電池保護在商業，工業，和

汽車應用程序。

機械數據

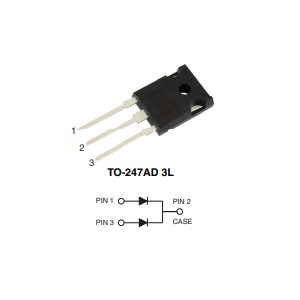

案例:TO-247AD 3L

成型化合物符合UL 94 V-0可燃性等級

堿性P/N-M3 -無鹵素，符合rohs標準

堿性P/NHM3 -無鹵素，符合rohs標準

AEC-Q101合格

端子:啞光鍍錫引線，可焊接

J-STD-002和JESD 22-B102

M3后綴符合JESD 201 1A類晶須測試，HM3后綴

符合JESD 201 2類晶須測試

極性:如標記

安裝扭矩:大10磅



大額定值(除非另有說明，TA = 25°C)

參數符號vx60202pw單元

大重復峰值反向電壓VRRM 200 V

大平均正向整流電流

(圖1)

每臺設備IF(AV)

60

一個

每個二極管30個

峰值前浪涌電流8.3毫秒單半正弦波

疊加在額定負載ifsm350a

工作結溫度范圍TJ (1) -40 ~ +175

°C

存儲溫度范圍TSTG -40至+175



電氣特性(TJ = 25°C，除非另有說明)

參數測試條件符號類型。MAX。單位

每個二極管的瞬時正向電壓

If = 5 a

Tj = 25°c

VF (1)

0.61 -

V

如果= 15 a 0.72 -

如果= 30 a 0.79 0.84

If = 5 a

Tj = 125°c

0.47 -

If = 15 a 0.57 -

如果= 30 a 0.65 0.71

每個二極管額定VR的反向電流

Vr = 160v

Tj = 25°c

紅外(2)

0.002 -



Tj = 125°c 3.7 -

Vr = 200v

Tj = 25°c - 0.2

Tj = 125°c 8.5 40

典型的結電容4.0 V, 1mhz CJ 2800 - pF

熱特性(除非另有說明，TA = 25°C)

參數符號vx60202pw單元

每器件典型熱阻RθJC 0.6°C/W

訂購信息(示例)

P/N單位重量包裝代碼基礎數量交付模式

VX60202PW-M3/P 5.64 P 25/tube管子

VX60202PWHM3/P (1) 5.64 P 25/tube管子
