產品名稱：霍克充電取電器

型 號：TOPSB-100、TOPSK-100

           TOPSB-200、TOPSK-200

           TOPSB-200B、TOPSK-200A
霍克刷板刷塊TOPSB-100/TOPSK-100A
簡單介紹：霍克刷板刷塊，可安裝要求定制生產，詳細規格型號參數聯系王澤龍。

AGV自動導航小車電池充電系統：有單極、雙極、三級、四級，15 A、20A、35 A、60A、80A、100A、150A、200A、250A等多種規格型號選擇，可以對鋰電池、鉛酸電池、鎳氫電池、鎳鎘電池等電池充電式使用，也可以用在AGV導航運輸車在線充電系統，產品廣泛應用于電力、鐵路、通信、物流自動化、國防、石化、冶金、煤礦等領域的充電系統。


AGV作為運輸車輛或者移動組裝平臺，它們將組裝線上各個組裝 區連接起來，AGV也可作為倉儲、內部物流的運輸車輛、或者是起升設備。

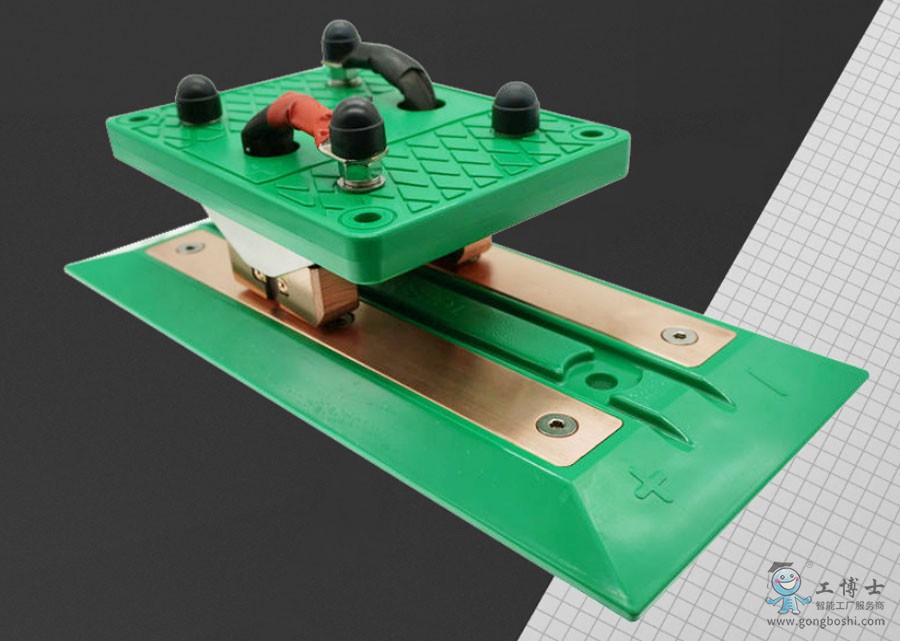

霍克刷板刷塊均采用進口UPE原料、T2紫銅

UPE即超高分子量聚乙烯，是綜合性能較好的工程塑料，其耐磨、抗沖擊、耐腐蝕、自潤滑、吸收沖擊能力五個性能是現有塑料中較好的。
 霍克刷板刷塊TOPSB-100/TOPSK-100A

 霍克電刷TOPSK/SB系列產品可以根據客戶要求或圖紙進行定制！




霍克在線自動充電站
霍克刷板刷塊TOPSB-100/TOPSK-100A

本產品專為自動導引/純電動乘用/電動叉車應用而設計。產品由基本電源模塊N+1并聯組合，***大滿足24V120A電源應用。該機采用專門針對AGV小車應用需求開發的控制器，實現邏輯控制、系統保護、參數設置、充電器管理、上位通訊等功能，采用7英寸全彩觸摸屏實現人機交互.

詳情聯系王澤龍。

該系統具有以下特點：

●直流輸出24V60A和48V50A模塊化電源，支持電流擴展升級。

●熱插拔模式，N+1冗余結構保護 霍克刷板刷塊TOPSB-100/TOPSK-100A

●超高功率密度，體積小巧

●標準效率高達92%

●多種使用方式（獨立收費、互動收費、維護收費）

●帶工業通訊總線（CAN/MODBUS/PROFIBUS DP）

●高防護安全等級（IP54），專為工業應用而設計

 霍克刷板刷塊TOPSB-100/TOPSK-100A

本產品專為自動導引車/電動叉車等應用而設計。產品由基本電源模塊N+1并聯組合，***大滿足24V240A/48V200A電源應用。本機采用專為自動生產線的AGV小車應用而設計的控制器。實現邏輯控制、系統保護、參數設置、充電器管理、上位通訊等功能，采用7英寸全彩觸摸屏實現人機交互。

該系統具有以下特點：

●超大功率，240A @ 24V / 200A @ 48V

●熱插拔模式，N+1冗余結構保護

●超高功率密度，體積小巧

●支持當前擴展升級

●標準效率高達92%

●多種使用模式（快充、互動充、均衡充、維護充）

●提供IO口用于系統聯鎖保護

●帶工業通訊總線（CAN/MODBUS/PROFIBUS DP）

●高防護安全等級（IP54），專為工業應用而設計

 霍克刷板刷塊TOPSB-100/TOPSK-100A

產品規格

電壓等級		24V系統			48V系統
模型		LPC120-24	LPC180-24	LPC240-24	LPC100-48	LPC150-48	LPC200-48
力量		3600W	5400W	7200W	6000W	9000W	12000W
充電電流		5~120A	5~180A	5~240A	5~100A	5~150A	5~200A
輸入電壓		220VAC±10% ， 50/60Hz （可選380VAC±10% ）
功率因數		≥0.99@220Vac/50A，≥0.98@220Vac/25 A （單模塊）
動態調整率		±5.0% 用于 10-90% 或 90-10% 負載變化，調整時間 < 200us
負載調節		±0.5% 從 10% 到 100% 負載
充電電壓		16 ～ 30VDC			43 ～ 58VDC
穩流精度		≦ ±0.5%
噪聲電壓		< 200 mV 峰值，30 MHz 帶寬，< 2 mV rms 電話重量
調節精度		≦ ±0.5%
時間精度		≦ ±10S/24h
充電參數設置	電壓	0.01V
	當前的	0.1A
	時間	1S
方面		根據功率
重量		根據功率
工作溫度		0 ℃ ～45 ℃
儲存溫度		-10 ℃ ～40 ℃
工作濕度		相對濕度 10%~80% ，無凝露
保護		過流、過壓、過溫、反接、漏電、短路、切斷
溝通		CAN/MODBUS/  PROFIBUS DP 可選
交互DIO		干接點DIO，電池接點通知，待機，充電，充電完成，故障
安全標準		IEC 60950-1
電磁兼容標準		EN 61000-6
環境		ETSI EN 300 019-2 符合 RoHS 標準
絕緣和壓力		3.0 KVAC –輸入對輸出 1.5 KVAC –輸入到地 0.5 KVDC –輸出到地
平均無故障工作時間		500萬小時
噪音		50DB



霍克充電站采用落地腳安裝方式。
