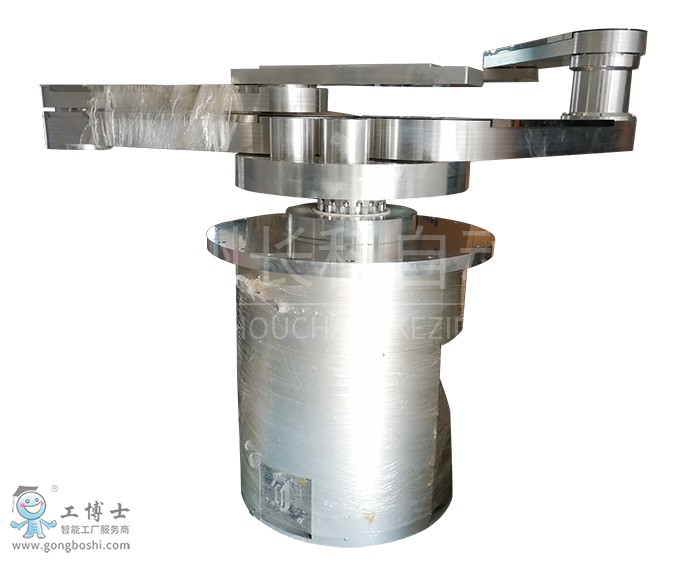

三協雙臂真空搬運機器人SR8651參數：

真空度(Pa)：1.33×10-2；

自由度：5-AXIS(all AC-servo controlled)；

動作范圍「RR/RL 軸」(㎜)：2400；

動作范圍「Z 軸」(㎜)：250/450；

可動范圍「θ軸」(deg)：+140～-185；

***大速度「RR/RL軸」(㎜/sec）：3370；

***大速度「Z 軸」(㎜/s)：300；

***大速度「θ軸」(rads/s)：2.09；

***大速度「重復精度」(㎜)：+/-0.2；

***大速度「噪音」(dB)：80 or less

***大速度「基板尺寸」(㎜)：～1100×1300 t=3.1～5.2/～1300×1500 t=0.5～1.1/～1500×925 t=0.5～1.1

三協雙臂真空搬運機器人SR8652參數：

真空度：1.33×10-2；

自由度：5-AXIS(all AC-servo controlled)；

動作范圍「RR/RL 軸」(㎜)：2720；

動作范圍「Z 軸」(㎜)：465(Solar)/670(LCD)；

動作范圍「θ軸」(deg)：+140～-185；

***大速度「RR/RL 軸」(㎜/sec)：2474；

***大速度「Z 軸」(㎜/s)：400；

***大速度「θ軸」(rads/s)：2.09；

***大速度「重復精度」(㎜)：+/-0.2；

***大速度「噪音」(dB)：80 or less；

***大速度「基板尺寸」(㎜)：1100×1300 t=4～5(Solar)；

***大速度「基板尺寸」(㎜)：～1500×1850 t=0.5～1.1(LCD)

真空機器人是一種能夠在真空環境下工作的機器人，主要應用于半導體和液晶工業中，實現晶圓或玻璃基板在真空腔室內的運輸。真空搬運機器人由于不使用氣體真空吸附系統和氣缸等，因此搬運時保持晶圓在機器手上的穩定比較困難。因此，此前只能以150～200枚/時的速度搬運晶圓。此次，通過改進保持晶圓穩定的真空內的夾具，即使高速搬運，機器手上的晶圓也不會錯位。這樣，可***大限度發揮真空機器人的搬運速度。三協真空機器人可以在10^-7 pa的真空環境下運行。耐溫達200工。此系列真空機器人大部分組件采用不銹鋼或熱膨脹系數相當?shù)牟⑶页鰵饴实椎牟牧稀?/span>
