快速換色

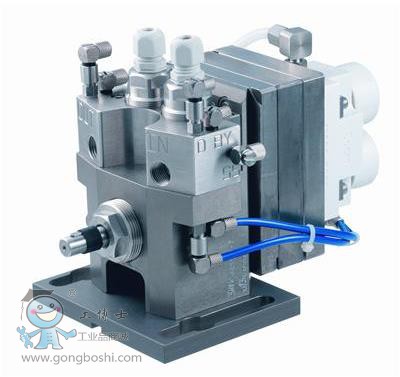

ABB高精度涂料泵專為快速換色而設計。擁有獨特的軸清洗功能，可獲得快速及高潔度的清洗結果。
- 易損件采用硬質不銹鋼材料，適用于各種涂料。
- 模塊式設計
- 易于維護
模塊化齒輪泵包括4個主要部分：
- 泵體——包括齒輪和泵桿，
- 壓力傳感器——包括所有外部連接器，
- 清潔適配器——包括3個旁流和內部齒輪沖洗閥門，
- 泵殼——包括泵桿封口。
ABB精確齒輪泵有如下型號：
- 1.2 CCM/REV.
- 3.0 CCM/REV.
- 6.0 CCM/REV.
易耗件采用硬化不銹鋼制造，可耐受不同的油漆。
| 規格說明 |
|
| 類型 |
齒輪泵 |
| 清洗 |
清洗軸，齒輪及軸端空間，嵌入式旁路系統便于快速清洗 |
| 壓力傳感器 |
安裝在液體進口和出口位置 |
| 泵的轉速 |
有涂料狀態下*大轉速150rpm |
| *大流體流量 |
泵的*大轉速xCCM/REV |
| *小流體流量 |
*小流速取決于涂料的粘度，系統壓力，膜厚的實際精度和泵的耗損。實際上*小流速應通過實際的涂料進行核實。 |
| 精度 |
± 2% |
| *大流體壓力 |
20 bar。泵采用精確定量供料設計。涂料的入口壓力約等于涂料的出口壓力，但大多數精確定量供料在*大流量狀態下是入口壓力略高于出口壓力。為了避免泵過度耗損，在任何時候應盡量使入口壓力越低越好。 |
| 建議流體工作壓力 |
2 - 4 bar |
| 泵軸的*大扭矩 |
12 Nm |
| 建議空氣調節壓力 |
5 - 10 bar |
| *高允許流體溫度 |
60º C |
| 清洗時間 |
7 - 10 sec |
| 溶劑消耗 |
80 - 120 ml |
| 清洗速度 |
*大轉速40rpm,有清洗劑狀態下 |
| 泵型號 |
|
|
|
|
| |
型號 |
1,2 CCM/rev |
3,0 CCM/rev |
6,0 CCM/rev |
| |
長度 |
189 |
200 |
200 |
| |
寬度 |
118 |
118 |
118 |
| |
高度 |
138 |
138 |
146 |
| |
A |
50 |
50 |
50 |
| |
B |
91 |
91 |
91 |
| |
C |
10 |
10 |
10 |
| |
重量 |
3,2 kg |
3,3 kg |
4,7 kg |
| 特性 |
|
|
| |
綜合式壓力傳感器 |
用來測量泵的入口和出口壓力的兩個壓力傳感器安裝在同一模塊上，在壓力傳感器的底座上有一個0.2mm厚的特氟隆隔膜，特氟隆隔膜直接安裝在傳感器壓力面的前面，因此壓力傳感器不會直接接觸到涂料，可以防止弄臟傳感器，而且確保了一個比較高的潔凈度。 |
