| 綜合技術數據 |
| 產品品牌名稱 |
|

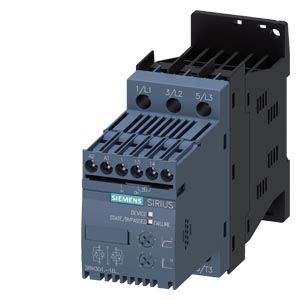

SIRIUS |
| 產品名稱 |
|
軟啟動器 |
| 產品裝備 |
|
|
| ● 集成的分路接觸系統 |
|
是 |
| ● 可控硅元件 |
|
是 |
| 產品功能 |
|
|
| ● 設備自我保護 |
|
否 |
| ● 電機過載保護 |
|
否 |
| ● 熱敏電阻電機保護評值 |
|
否 |
| ● 外部的復位 |
|
否 |
| ● 可調節的電流限制 |
|
否 |
| ● 內三角回路 |
|
否 |
| 產品組件 電機制動的輸出 |
|
否 |
| 絕緣電壓 測定值 |
V |
600 |
| 污染程度 |
|
3，符合 IEC 60947-4-2 |
| 反向電壓 晶閘管 ***大值 |
V |
1 200 |
| 參考標示 符合 DIN EN 61346-2 |
|
Q |
| 參考標示 符合 DIN 40719（根據 IEC 204-2 增補） 符合 IEC 750 |
|
G |
| 電力電子學 |
| 工作電流 |
|
|
| ● 40 °C 時 測定值 |
A |
6.5 |
| ● 50°C 時 測定值 |
A |
6 |
| ● 60 °C 時 測定值 |
A |
5.5 |
| 輸出的機械功率 對于交流電機 |
|
|
| ● 230 V時 |
|
|
| — 標準接線時 40 °C 時 測定值 |
kW |
1.5 |
| ● 400 V 時 |
|
|
| — 標準接線時 40 °C 時 測定值 |
kW |
3 |
| 輸出的機械功率 [hp] 對于三相交流電機 200/208 V 時 標準接線時 50°C 時 測定值 |
hp |
1 |
| 工作頻率 測定值 |
Hz |
50 ... 60 |
| 相對負公差 工作頻率的 |
% |
-10 |
| 相對正公差 工作頻率的 |
% |
10 |
| 工作電壓 標準接線時 測定值 |
V |
200 ... 480 |
| 相對負公差 工作電壓 標準接線時 |
% |
-15 |
| 相對正公差 工作電壓 標準接線時 |
% |
10 |
| ***小負載 [%] |
% |
10 |
| 持續工作電流 [Ie 的 %] 40 °C 時 |
% |
115 |
| 損耗功率 [W] 對于工作電流 40 °C 時 運行期間 典型 |
W |
0.5 |
| 控制電路/控制 |
| 電壓類型 控制饋電電壓的 |
|
AC/DC |
| 控制饋電電壓頻率 1 測定值 |
Hz |
50 |
| 控制饋電電壓頻率 2 測定值 |
Hz |
60 |
| 相對負公差 控制饋電電壓頻率的 |
% |
-10 |
| 相對正公差 控制饋電電壓頻率的 |
% |
10 |
| 控制饋電電壓 1 AC 時 |
|
|
| ● 50 Hz 時 測定值 |
V |
24 |
| ● 60 Hz 時 測定值 |
V |
24 |
| 相對負公差 控制饋電電壓的 AC 時 50 Hz 時 |
% |
-15 |
| 相對正公差 控制饋電電壓的 AC 時 50 Hz 時 |
% |
10 |
| 相對負公差 控制饋電電壓的 AC 時 60 Hz 時 |
% |
-15 |
| 相對正公差 控制饋電電壓的 AC 時 60 Hz 時 |
% |
10 |
| 控制饋電電壓 1 DC 時 測定值 |
V |
24 |
| 相對負公差 控制饋電電壓的 DC 時 |
% |
-20 |
| 相對正公差 控制饋電電壓的 DC 時 |
% |
20 |
| 顯示方式 用于故障信號 |
|
紅色的 |
| 機械數據 |
| 電機控制設備的機構尺寸 |
|
S00 |
| 寬度 |
mm |
45 |
| 高度 |
mm |
95 |
| 深度 |
mm |
150 |
| 緊固類型 |
|
螺栓和扣接固定 |
| 裝入位置 |
|
對于垂直的安裝平面可+/-10°旋轉, 對于垂直的安裝平面可+/-10°向前和向后傾斜 |
| 須遵守間距 單列式安裝的 |
|
|
| ● 向上地 |
mm |
60 |
| ● 側向地 |
mm |
15 |
| ● 向下地 |
mm |
40 |
| 導線長度 ***大值 |
m |
300 |
| 極數 用于主電路 |
|
3 |
| 接口/ 接線端子 |
| 電氣連接規格 |
|
|
| ● 用于主電路 |
|
螺栓連接 |
| ● 用于輔助和控制電路 |
|
螺栓連接 |
| 常閉觸點數量 用于輔助觸點 |
|
0 |
| 常開觸點數量 用于輔助觸點 |
|
1 |
| 轉換器數量 用于輔助觸點 |
|
0 |
| 可連接的導線截面類型 用于主觸點 用于框型接線盒 在使用前面的加緊位置時 |
|
|
| ● 單芯線的 |
|
2x (1 ... 2.5 mm²), 2x (2.5 ... 6 mm²) |
| ● 細芯線的 帶有電纜末端加工 |
|
2x (1 ... 2.5 mm²), 2x (2.5 ... 6 mm²) |
| 可連接的導線截面類型 在 AWG 導線處 用于主觸點 用于框型接線盒 |
|
|
| ● 在使用前面的加緊位置時 |
|
2x (16 ... 10) |
| 可連接的導線截面類型 用于輔助觸點 |
|
|
| ● 單芯線的 |
|
2x (0.25 ... 2.5 mm²) |
| ● 細芯線的 帶有電纜末端加工 |
|
2x (0.25 ... 1.5 mm²) |
| 可連接的導線截面類型 在 AWG 導線處 |
|
|
| ● 用于輔助觸點 |
|
2x (20 ... 14) |
| ● 用于輔助觸點 細芯線的 帶有電纜末端加工 |
|
2x (20 ... 16) |
| 環境條件 |
| 安裝高度 高度超出水平面以上 |
m |
5 000 |
| 氣候級 |
|
|
| ● 運輸期間 符合 IEC 60721 |
|
2K2、2C1、2S1、2M2（***大跌落高度 0.3 m） |
| ● 存放期間 符合 IEC 60721 |
|
1K6（僅偶爾冷凝）、1C2（無鹽霧）、1S2（不允許將沙子排入設備中）、1M4 |
| ● 運行期間 符合 IEC 60721 |
|
3K6（無結冰、無冷凝）、3C3（無鹽霧）、3S2（不允許將沙子排入設備中）、3M6 |
| 環境溫度 |
|
|
| ● 運行期間 |
°C |
-25 ... +60 |
| ● 存放期間 |
°C |
-40 ... +80 |
| 降級溫度 |
°C |
40 |
| 防護等級 IP 正面的 符合 IEC 60529 |
|
IP20 |
| 防接觸保護 正面的 符合 IEC 60529 |
|
確保從前部垂直觸摸時手指安全 |
| Environmental footprint |
| 環保產品聲明(EPD) |
|
是 |
| 全球變暖潛能值 [CO2 當量] 總計 |
kg |
63.9 |
| 全球變暖潛能值 [CO2 當量] 制造期間 |
kg |
11.1 |
| 全球變暖潛能值 [CO2 當量] 營銷期間 |
kg |
0.109 |
| 全球變暖潛能值 [CO2 當量] 運行期間 |
kg |
54.3 |
| 全球變暖潛能值 [CO2 當量] 使用壽命終止后 |
kg |
-1.64 |
| UL/CSA 額定數據 |
| 輸出的機械功率 [hp] 對于三相交流電機 |
|
|
| ● 220/230 V 時 |
|
|
| — 標準接線時 50°C 時 測定值 |
hp |
1 |
| ● 460/480 V 時 |
|
|
| — 標準接線時 50°C 時 測定值 |
hp |
3 |
| 觸點負荷能力 輔助觸頭的 符合 UL |
|
B300 / R300 |
