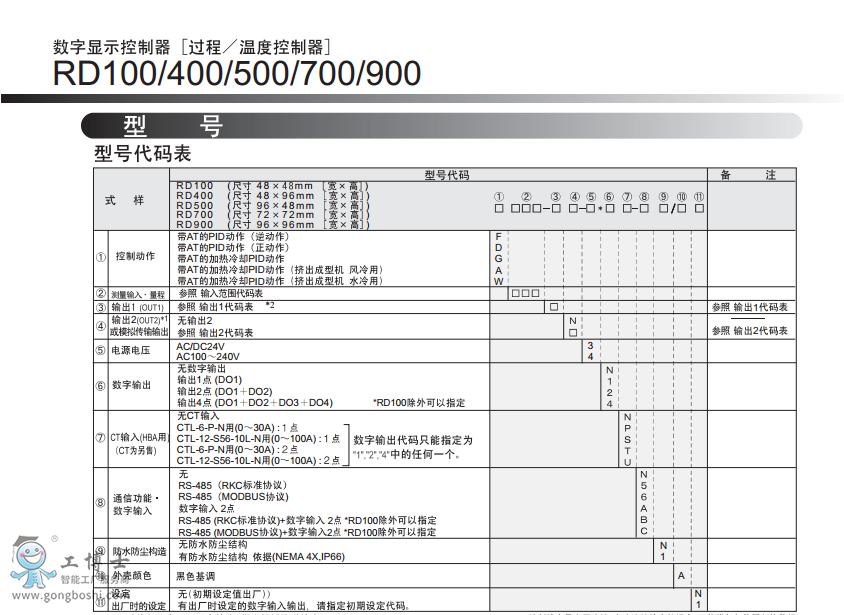

RKC溫控器 RD100FD03-VN-4*2N-6N/AN
RD系列 數字顯示控制器[過程∕溫度控制器]
|
| |
RD 系列數字顯示控制器 [ 過程 ∕ 溫度控制器 ] 采用維護性能好的插入式構造；同時，產品縱深與原始型號（ CD 系列）相比縮短了 40% 。是*新型標準溫度控制器。 |
縱深 60mm （ RD100:63mm ）的纖薄外形
11 段 LCD ，大屏清晰可視性好。
可登錄 4 種設置值
豐富的輸入出功能（可選）
具有較高目標值應答性的 PID 常數演算
取樣周期 0.25 秒
可變更響應快慢、 POST 微調功能
可縮短 AT 執行時間的啟動演算功能
加載專用 (Loader) 通信功能，可輕松進行設定值的保存∕ 復制 |
| 主要規格 |
| 輸入 |
※a） 溫度輸入組
1)熱電偶：K, J, R, S, B, E, N, T, W5Re/W26Re, PLII
2）測溫電阻：Pt100, JPt100
b)電壓電流輸入組
1）直流電壓：DC 0～1V, DC 0～5V, DC 0～10V, DC 1～5V
2）直流電流：DC 0～20mA, DC 4～20mA （外置250Ω電阻)
※溫度輸入組內、電壓電流輸入組內是通用輸入 （組不可切換）
|
| 測量精度 |
0.25秒 |
| 測量精度 |
熱電偶： K, J, T, E 注 1
-100℃未満：±(2.0℃ + 1digit )
-100～500℃未満：±(1.0℃ + 1digit )
500℃以上：±(顯示值的0.2% +1digit )
熱電偶： N, R, S, PLII, W5Re/W26Re
0℃未満：±(4℃ + 1digit )
0～1000℃未満：±(2℃ + 1digit )
1000℃以上：±(顯示值的0.2% +1digit )
熱電偶： B 注 2
400℃未満：±70℃
400℃～1000℃未満：±(2℃ + 1digit)
1000℃以上：±(顯示值的0.2% +1digit)
測溫電阻
200℃未満：±( 0.4℃ + 1digit)
200℃以上：±(顯示值的0.2% +1digit)
直流電壓直流電流
±(量程的0.2% +1digit)
|
環境溫度的影響
( 5 ～ 40 ℃ ) |
a) 溫度輸入： ±[0.06] ℃ / ℃
b) 電壓/電流輸入：量程 ±[0.06]% / ℃
|
| 密接安裝時的誤差 |
※±2.0℃以內（輸入在-100℃以下：±3.5℃以內 |
| 控制方式 |
a)PID控制（也可能進行 P,PI,PD,,二位動作、正動作／逆動作）
b)加熱冷卻PID控制 |
| 控制輸出 |
繼電器接點輸出
SSR 驅動電壓脈沖輸出
電流輸出
電壓連續輸出
Triac（三端雙向可控硅）輸出
開路集電極輸出 （同步方式） |
| 通信(供選） |
遵循RS-485 （RKC標準協議，MIODBUS協議 ＊可切換） |
| 標準功能 |
PV偏差
數字濾波器
設定變化率限幅
步進設定4點 ( 出廠可設為 1點, 4點 )
定時功能
• ※ 專用通信功能（另需專用通信變送器COM-K和用于RD系列的WinUCI軟件以及
Windows XP,Windows 7系統）
POST微調設定
|
| 供選功能 |
事項(警報)功能：*多4點
回路斷線警報(LBA)功能
加熱器斷線警報(HBA)功能
模擬傳送輸出
數字輸入： 2 點 |
|
<
