7KM3200-0CA01-1AA0

(EAN: 4001869538631)

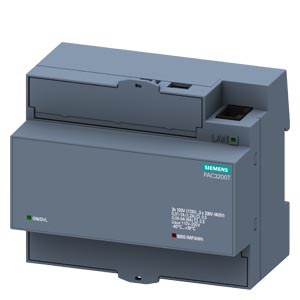

PMD SENTRON PAC3200T DIN rail

產品信息細節
技術數據
CAx數據

技術數據

SENTRON，測量儀，7KM PAC3200T，凹頂導軌外殼不帶顯示屏，L-L：400 V，L-N： 230 V，5 A，凹頂導軌裝置， 3 相，MODBUS TCP，視在 /有效/無功電能，寬電壓電源，AC/DC，螺栓型端子連接

版本

產品品牌名稱

SENTRON

產品名稱

多功能測量儀

產品的規格

基本的

產品類型名稱

7KM PAC3200T

測量

測量方法

● 用于電壓測量

TRMS

● 用于電流測量

TRMS

測量值采集方式

無縫的，連續的

電壓波形

正弦或失真

可測量的網電頻率

● 初始值

45 Hz

● 終值

65 Hz

用于測量值采集的運行方式自動的網電頻率記錄

是

用于測量值采集的運行方式

● 固定在50 Hz

否

● 固定在60 Hz

否

電源電壓

電源結構形式

寬電壓范圍電源

電壓類型電源電壓

AC/DC

適應性

使用的適宜性

導軌裝置

產品功能

● 電壓測量

是

● 電流測量

是

● 有效功率測量

是

● 無功功率測量

是

顯示和操作

顯示器規格

不帶顯示屏的導軌外殼

按鍵數

通訊

協議在以太網接口處支持

MODBUS TCP

傳輸率 1 工業以太網

10 Mbit/s

傳輸率 2 工業以太網

100 Mbit/s

故障限制

參考條件對于測量***度的

符合 IEC61557-12、IEC62053-22 和 IEC62053-23

輸入/輸出

數字輸入端數量

數碼式輸入端的運行條件外部電源

是

數字輸出端數量

操作輸出端規格

電子設備

電氣連接規格在數字輸出端

螺栓連接

測量輸入

可測量的網電電壓在 (PE)N 和 L 之間 AC 時 ***大額定值

230 V

可測量的網電電壓在 (PE)N 和 L 之間 AC 時

● ***小值

46 V

● ***大值

276 V

可測量的網電電壓外導體之間的 AC 時 ***大額定值

400 V

電壓的測量區擴展帶有外部的電壓互感器

是

內阻外導體和中性線在電壓測量時

1 M

測量類別用于電壓測量

CAT III

可測量的電流

● 1 AC 時額定值

1 A

● 2 AC 時額定值

5 A

相對的可測量電流 AC 時

● ***小值

1 %

● ***大值

120 %

電流的測量區擴展帶有外部的電流互感器

是

零點遏制在電流測量時

10 mA

● 用于中性線電流

45 mA

視在功率消耗在電流測量時

● 對于測量范圍5 A 每個相位

0.5 VA

測量類別用于電流測量

CATIII

連接

電氣連接規格

● 在電壓的測量輸入端

螺栓連接

● 在電流的測量輸入端

螺栓連接

機械設計

緊固類型 DIN 導軌安裝

是

多功能測量器的結構尺寸

6HP

高度

90 mm

寬度

108 mm

深度

64 mm

安裝深度

70.8 mm

裝入位置

任意的

認可證書

General Product Approval				EMV
Confirmation
other		Environment
Confirmation	Miscellaneous		Environmental Confirmations	Environmental Confirmations
