雷諾爾變頻器 SSD1系列智能型電機軟起動器產品概述

產品簡介：

雷諾爾變頻器SSD1系列智能型電機軟起動器是結合了電力電子技術、微處理器技術及現代控制理論技術的***產品。作為一種新型的起動設備，它能有效地控制異步電動機啟動時的電壓，特別適用于重載設備，如風機、水泵、輸送類及壓縮機等。這一技術的引入，使得傳統的降壓起動方式，如星/三角轉換、自藕降壓、磁控降壓等得以更新換代。

工作原理詳解：

1. 主電路設計：SSD1電機軟起動器的主電路由六個晶閘管構成，這些晶閘管以反并聯的方式串接在交流電動機的定子回路上。

2. 電壓控制：利用晶閘管作為電子開關的功能，通過微處理器***控制其觸發角的變化。這種變化會進一步改變晶閘管的導通角，從而調整電動機的輸入電壓。通過這種方式，可以實現對電動機的平穩、柔和啟動，即所謂的“軟起”。

3. 起動過程：在電動機的起動階段，軟起動器會逐漸增加輸出電壓，直至達到額定電壓。這樣的設計旨在減少電動機啟動時對電網的沖擊，同時也有助于延長電動機和相關設備的使用壽命。

4. 旁路接觸器的作用：當電動機成功啟動并穩定運行后，控制三相旁路接觸器KM會吸合，此時電動機將直接接入電網運行。這樣做既可以提**率，又能減少軟起動器在正常運行時的能耗和損耗。

產品優勢與應用：

SSD1系列智能型電機軟起動器以其**的技術和**的性能，正逐漸成為工業領域中重載設備啟動的***解決方案。其優勢在于能夠顯著降低電動機啟動時對電網的沖擊，提高設備的使用壽命，同時簡化啟動過程，提高工作效率。無論是在風力發電、水泵控制、物料輸送還是壓縮機等應用中，SSD1系列都能展現出其**的性能和可靠性。

電壓模式

用來確定電機的初始轉矩（頻率一定時，電機轉矩與所加電壓平方成正比）。

設定范圍：30％-80％。調節時需要考慮電流沖擊和機械沖擊。若設得太高則可能引起初始電流過大， 電流沖擊和機械沖擊過高。電壓模式下電流會依據負載而變化，但***大值限定在額定電流的 5 倍可以通過增加起動時間降低起動電流。當負載較輕或空載時因為電機勢能的加快建立即使沒有達到設 定的上升時間也會完成起動過程。

限流起動

確定電機在起動期間允許的***高電流。

設定范圍：150-500％ FLA（電機額定電流）延伸范圍請咨詢廠家。設定值較高時，電機將會從主電路中取得較大的電流并快速加速。若設定值太低將會導致電機在加速結束后仍不能達到全速，一般設定以恰好不失速為宜。為了使起動電流快速達到限定值，起動時間不宜設定過長。

技術特點：

○ 參數設定菜單采用樹級管理便于查找修改

○ 動態故障記憶功能，便于查找故障起因；

○ 過流、過熱、缺相、電機過載等全面的電機綜合保護功能；

○ 自帶標準 Modbus通訊協議；

○ 緊湊的結構設計，方便安裝，易于使用；端子采用插拔式 , 方便接線 ;

○ 驅動板與主板二合一，節省成本，方便操作；

○ 執行標準：GB14048.6-2008 和 IEC 標準。

產品典型應用簡介：

SSD1系列智能型電機軟起動器廣泛應用于電力、冶金、石油、石化、礦山、化工、建筑、建材、市政、軍工業、輕工業、紡織印染、造紙制藥等多個行業領域。

水泵——利用軟停車功能，停止時緩解泵的水錘顯現，節省了系統維修的費用。 球磨機——利用電壓斜坡起動，減少齒輪轉矩的磨損，減少維修工作量，既節省時間，又節省了開支。 風機——減少皮帶磨損和機械沖擊，節省了維修的費用。 壓縮機——利用限流，實現了平滑起動，減少電動機發熱，延長使用壽命。 皮帶運輸機——通過軟起動實現平滑漸進的起動過程，避免產品移位和液體溢出。

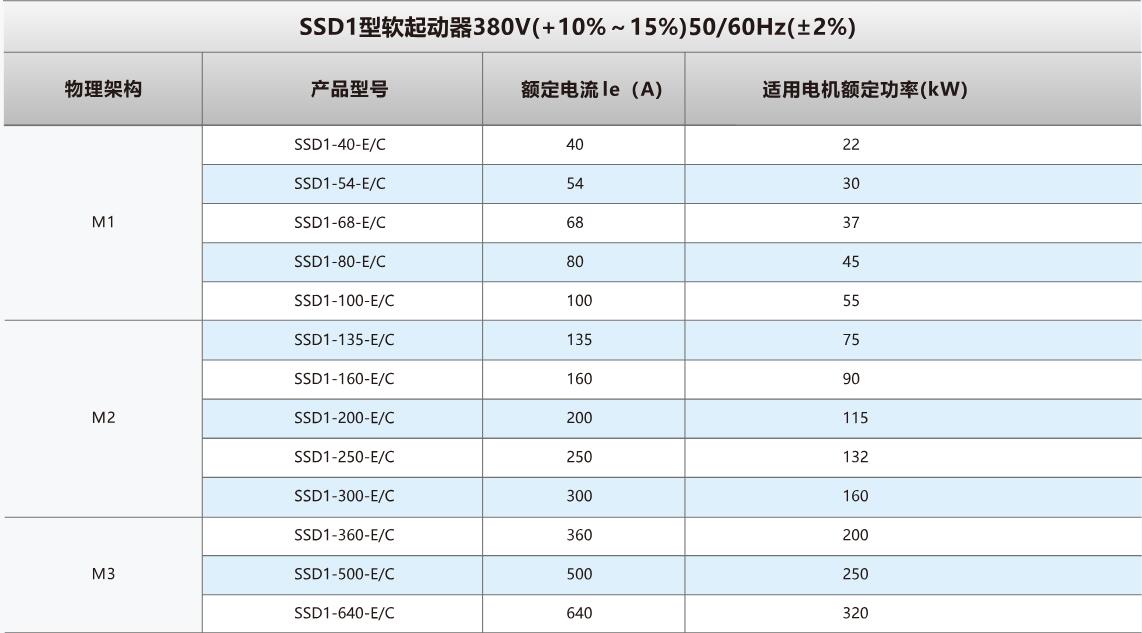

技術指標：

● 主回路工作電壓：AC380（+10%-15%）；

● 主回路工作電流：40A-1200A; 主回路頻率：50Hz/60Hz（±2%）；

● 控制回路供電：AC110V~240V(0.1A)；

● 軟起動上升時間：1～120S；

● 軟停車時間：0～60S；

● 限流倍數：1.5～5.0le；

● 初始電壓：30%～80%Ue；

● 冷卻方式：自然冷卻；

● 通訊方式：RS485串行通訊；

● 啟動次數≤10次/小時
