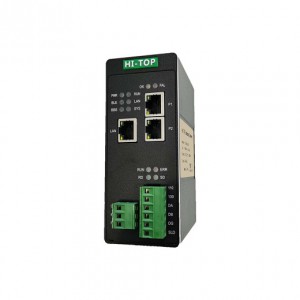

DEVICENET 轉CC-LINK IEFB 協議轉換網關工業級 HT3S-DNS-CIS
HT3S-DNS-CIS是一款CC-LINK IEFB 從站功能的通訊網關，主要是將DEVICENET設備接入到CC-LINK IEFB 網絡中。本網關連接到兩個不同的網絡，在DEVICENET端做從站，在CC-LINK IEFB 端作為從站使用，即可以實現兩個不同協議的網絡做數據交換。

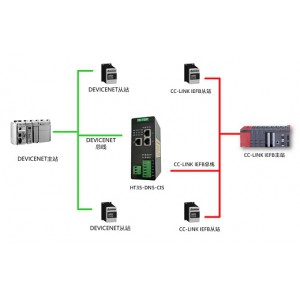

本網關連接到 CC-LINK IEFB總線中作為從站使用，連接到 DEVICENET總線中作為從站使用。即可以實現DEVICENET接口儀表、變頻器、綜保、軟啟動器或PLC等設備接入到三菱的CC-LINK IEFB網絡系統。
技術指標
DEVICENET 技術參數
● DeviceNet接口為從站，支持poll掃描；
● 支持的波特率：125K, 250K, 500K；
● DeviceNet網絡總線供電；
● DeviceNet***大輸入輸出長度：各128字節；
● DeviceNet站地址：0-31，一個網絡，包括主站在內，***多接31個節點。
CC-LINK IE FIELD BASIC 技術參數
● 網關作為CC-LINK IE FIELD BASIC網絡的從站，可以連接三菱的PLC。
● 通過網關的撥碼，可以設置網關占用1個站~4個站。
● 輸入輸出字節數：輸入字?jǐn)?shù)128 word、輸出字?jǐn)?shù)128 word。
● 網關占用幾個站，直接決定輸入輸出數量。
|
序號
|
占用站數
|
輸入字?jǐn)?shù)
|
輸出字?jǐn)?shù)
|
|
1
|
1
|
32
|
32
|
|
2
|
2
|
64
|
64
|
|
3
|
3
|
96
|
96
|
|
4
|
4
|
128
|
128
|
電氣參數
● 電源電壓：直流 24V/200mA（18V～30V 可用），使用中建議接好保護地 PE
● 環境溫度： 運輸和存儲：-40℃～+85℃ 工作溫度：-40℃～+75℃
● 工作相對濕度：-25～55℃， 濕度≤95%
● 外形尺寸：50mm（寬）×126mm（高）×94mm（厚）；

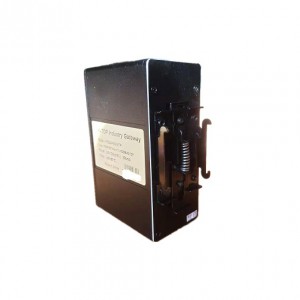

● 安裝方式：35mm導軌；
● 防護等級：IP20；
● 重量：約500g。
