EtherCAT轉EtherNet/IP網關 總線協議轉換網關網橋 HT3S-EIS-ECS

工業以太網EtherNet/IP 轉EtherCAT 協議轉換網關網橋 HT3S-EIS-ECS

工業以太網EtherCAT轉EtherNet/IP協議轉換網關網橋 HT3S-EIS-ECS

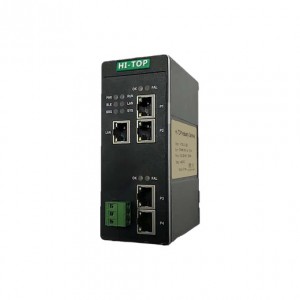

HT3S-EIS-ECS是一款ETHERNET/IP從站功能的通訊網關。該產品主要功能是將ETHERNET/IP網絡和ETHERCAT網絡連接起來。

HT3S-EIS-ECS網關連接到ETHERNET/IP總線中作為從站使用，連接到ETHERCAT總線中作為從站使用。

本網關實現EtherCAT轉EtherNet/IP功能，能夠實現連接EtherCAT主站PLC的設備如儀表、變頻器、伺服等接入到PLC的EtherNet/IP網絡系統，實現EtherNet/IP網絡與EtherCAT網絡的數據交互。

產品選型

HT3S-EIS-ECS:  EtherCAT 轉EtherNet/IP  協議網關

HT3S-EIS-CIS:  CC-Link IE 轉EtherNet/IP  協議網關

HT3S-EIS-CCS:  CC-Link 轉EtherNet/IP  協議網關

技術指標

EtherNet/IP 技術參數

● 網關作為EtherNet/IP 網絡的從站，可以連接PLC。

● 以太網 10/100M 自適應，具有 IP 地址沖突探測功能。

● 支持 ODVA 標準 EtherNet/IP 通信協議。

● 輸入輸出字節數：輸入字節數490 Bytes、輸出字節數490 Bytes。

EtherCAT 技術參數

● 網關作為EtherCAT 網絡的從站，可以連接PLC。

● 帶2個RJ45以太網接口，支持100BASE-TX，MDI/MDIX自檢測，可以組成鏈式網絡，支持環網冗余。

● 支持的PDO長度，inputs和outputs各為256字節。Input和output的方向是主站方向，input是主站輸入，output是主站輸出。

電氣參數
● 電源電壓：直流 24V/200mA（18V～30V 可用），使用中建議接好保護地 PE
● 環境溫度： 運輸和存儲：-40℃～+85℃ 工作溫度：-40℃～+75℃
● 工作相對濕度：-25～55℃， 濕度≤95%
● 外形尺寸：50mm（寬）×126mm（高）×94mm（厚）；

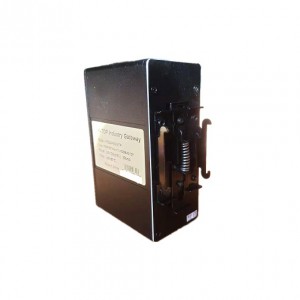

● 安裝方式：35mm導軌；
● 防護等級：IP20；
● 重量：約500g。
