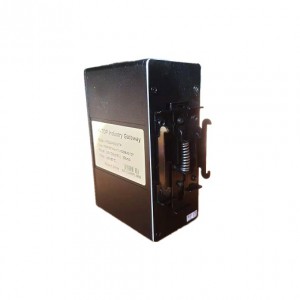

EtherNet/IP轉PROFINET工業協議轉換網關 HT3S-PNS-EIS

ETHERNET/IP轉 PROFINET(S7-400/1500/1200、CPU315-2PN/DP)網關 HT3S-PNS-EIS

HT3S-PNS-EIS網關實現Ethernet IP從站轉 Profinet從站(S7-400/1200/1500)協議功能，能夠?qū)崿F(xiàn)Ethernet IP的主站PLC設備接入到S7-1200、S7-1500、CPU315-2PN/DP、S7-400等PROFINET網絡系統。網關在PROFINET一側是PROFINET 從站，在另一側支持Ethernet IP從站。支持基于Ethernet IP的自由協議通信。

HT3S-PNS-EIS是一款PROFINET從站功能的通訊網關。該產品主要功能是將PROFINET網絡和ETHERNET/IP網絡連接起來。

HT3S-PNS-EIS網關連接到PROFINET總線中作為從站使用，連接到ETHERNET/IP總線中作為從站使用。

PROFINET技術參數

● 網關作為ProfiNet網絡的Device設備（即從站），帶2個RJ45以太網接口，支持100BASE-TX，MDI/MDIX自檢測，集成以太網交換機，可以組成鏈?zhǔn)骄W(wǎng)絡，支持環網冗余。

● 適應ProfiNet V2.3協議，采用實時（RT）通訊功能，符合： GB/T 25105-2014《工業通信網絡現場總線規范類型10: PROFINET IO規范》，IEC 61158-5-10：2007，IDT。

ETHERNET/IP技術參數

● 網關作為ETHERNET/IP網絡的從站，可以連接PLC。

● 以太網 10/100M 自適應，具有 IP 地址沖突探測功能。

● 支持 ODVA 標準 ETHERNET/IP 通信協議。

● 輸入輸出字節數：輸入字節數490 Bytes、輸出字節數490 Bytes。

電氣參數
● 電源電壓：直流 24V/200mA（18V～30V 可用），使用中建議接好保護地 PE
● 環境溫度： 運輸和存儲：-40℃～+85℃ 工作溫度：-40℃～+75℃
● 工作相對濕度：-25～55℃， 濕度≤95%
● 外形尺寸：50mm（寬）×126mm（高）×94mm（厚）；
● 安裝方式：35mm導軌；
● 防護等級：IP20；
● 重量：約500g。
