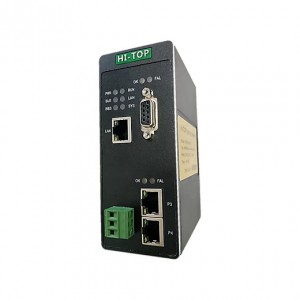

Profibus DP主站轉Profinet協議轉換網關 HT3S-DPM-PNS

Profibus DP主站轉Profinet協議轉換網關 HT3S-DPM-PNS

HT3S-DPM-PNS是一款PROFIBUS DP主站功能的通訊網關。該產品主要功能是將各種PROFIBUS DP從站接入到PROFINET網絡中。

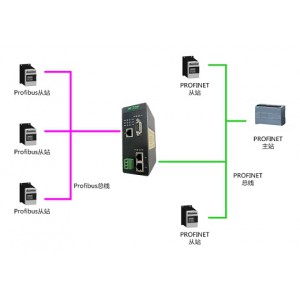

HT3S-DPM-PNS網關連接到PROFIBUS DP總線中作為主站使用，連接到PROFINET總線中作為從站使用。

技術參數

◆ PROFIBUS DP/V0 協議符合GB/T 20540-2006： 測量和控制數字?jǐn)?shù)據通信工業控制系統用現場總線第3 部分：PROFINET 規范；

◆ PROFIBUS DP 作為主站，波特率達到12M；

◆ PROFIBUS DP 作為主站，可接DP從站數量32個，單個DP從站通訊數據不超過244個字節；

◆ 網關作為PROFINET網絡的Device設備（即從站），帶2個RJ45以太網接口，支持100BASE-TX，MDI/MDIX自檢測，集成以太網交換機，可以組成鏈?zhǔn)骄W(wǎng)絡，支持環網冗余。

◆ 適應PROFINET V2.3協議，采用實時（RT）通訊功能，符合： GB/T 25105-2014《工業通信網絡現場總線規范類型10: PROFINET IO規范》，IEC 61158-5-10：2007，IDT。

◆ 支持的PROFINET數據長度：輸入≤1400 字節，輸出≤1400 字節，輸入+輸出≤2800 字節。

電氣參數

● 電源電壓：直流 24V/200mA（18V～30V 可用），使用中建議接好保護地 PE

● 環境溫度： 運輸和存儲：-40℃～+85℃ 工作溫度：-40℃～+75℃

● 工作相對濕度：-25～55℃， 濕度≤95%

● 外形尺寸：50mm（寬）×126mm（高）×94mm（厚）；

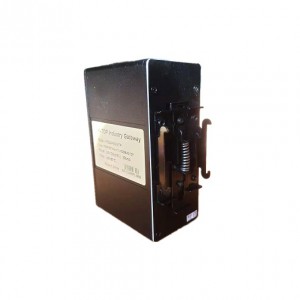

● 安裝方式：35mm導軌；

● 防護等級：IP20；

● 重量：約500g。
