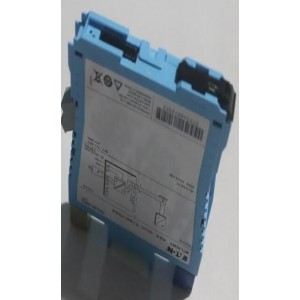

英國MTL模擬量安全柵MTL5546Y

MTL模擬量安全柵MTL5546Y模塊接受來自安全區域控制器的4/20mA浮地信號，來驅動危險區域中的電流/壓力轉換器。對于智能閥門定位器，英國MTL安全柵-MTL5546Y模塊還允許數字通訊信號的雙向傳輸。



 技術參數



通道數量                           一個

I/P轉換器的位置                     0區，IIC, T4-6危險區域，如果經過適當認證

A組第1分區，危險地點

工作范圍                      4 - 20 ma

數字信號的帶寬               500hz到10 khz

大負載電阻                     800Ω(16 v 20 ma)

小負載電阻                  90Ω(短路檢測< 50Ω)

輸出電阻                     > 1 mΩ

/ /范圍下的能力

在1mA范圍內

馬/范圍=                    24(負載≤520Ω)

輸入和輸出電路紋波            < 40μa峰

轉移精度在                        20°C

比                                       20μa

溫度漂移              < 1.0μa /°C



輸入特征

現場接線狀態                         MTLx546 MTL4546C MTLx546Y

正常                                 < 6.0V < 6.0V < 6.0V

開路                                  < 0.9mA < 0.9mA < 0.5mA

短路                              < 0.9mA

響應時間                       落定在200內的終值μa 100 ms

通信支持                            HART
