技術數據

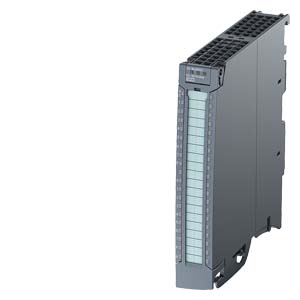

		SIMATIC S7-1500， 數字輸入模塊， DI 32xDC 24V BA， 32 條通道，每組 16 條， 輸入延遲典型值 3.2ms， 輸入端類型 3（IEC 61131）； 供貨范圍包括前連接器 直插式
一般信息
產品類型標志		DI 32x24VDC BA
硬件功能狀態		FS01 以上版本
固件版本		V1.0.0
● 可更新固件		是
產品功能
● I&M 數據		是; I&M0 至 I&M3
● 時鐘同步模式		否
● 按優先級啟動		是
附帶程序包的
● STEP 7 TIA 端口，可組態 / 已集成，自版本		V13 / V13
● STEP 7 可組態/ 已集成，自版本		V5.5 SP3 / -
● PROFIBUS 版本 GSD 版 / GSD 修訂版以上		V1.0 / V5.1
● PROFINET 版本 GSD 版 / GSD 修訂版以上		v2.3 / -
運行模式
● DI		是
● 計數器		否
● MSI		是
電源電壓
額定值 (DC)		24 V
允許范圍，下限 (DC)		19.2 V
允許范圍，上限 (DC)		28.8 V
功率
來自背板總線的功率輸出		1.05 W
功率損失
功率損失，典型值		3 W
數字輸入
數字輸入端數量		32
可編程的數字輸入端		否
源型輸入/漏性輸入		P 讀取
輸入特性符合 IEC 61131，類型 3		是
輸入電壓
● 額定值 (DC)		24 V
● 對于信號“0”		-30 至 +5 V
● 對于信號“1”		+11 至 +30V
輸入電流
● 對于信號“1”，典型值		2.7 mA
輸入延遲（輸入電壓為額定值時）
對于標準輸入端
— 可參數化		否
— 從“0”到“1”時，***小值		3 ms
— 從“0”到“1”時，***大值		4 ms
— 從“1”到“0”時，***小值		3 ms
— 從“1”到“0”時，***大值		4 ms
對于報警輸入端
— 可參數化		否
用于技術功能
— 可參數化		否
導線長度
● 屏蔽，***大值		1 000 m
● 未屏蔽，***大值		600 m
傳感器
可連接傳感器
● 雙線傳感器		是
— 允許的閉路電流（雙線傳感器） ***大值		1.5 mA
報警/診斷/狀態信息
診斷功能		否
報警
● 診斷報警		否
● 過程報警		否
診斷
● 電源電壓監控		否
● 斷線		否
● 短路		否
診斷顯示 LED
● RUN LED		是; 綠色 LED
● ERROR LED		是; 紅色 LED
● 電源電壓監控 (PWR-LED)		否
● 通道狀態顯示		是; 綠色 LED
● 用于通道診斷		否
● 用于模塊診斷		否
電位隔離
通道的電勢分離
● 在通道之間		否
● 在通道之間，分組點數		16
● 在通道和背板總線之間		是
● 在通道和電子元件電源電壓之間		否
絕緣
絕緣測試，使用		707 V DC（測試類型）
標準、許可、證書
適用于安全功能		否
產品功能 / 安全 / 標題
數據完整性		否
環境要求
運行中的環境溫度
● 水平安裝，***小值		-30 °C; FS04 以上版本
● 水平安裝，***大值		60 °C
● 垂直安裝，***小值		-30 °C; FS04 以上版本
● 垂直安裝，***大值		40 °C
參考海平面的運行高度
● ***大海拔安裝高度		5 000 m; 安裝高度 > 2000 m 時受限，參見手冊
尺寸
寬度		25 mm
高度		147 mm
深度		129 mm
重量
重量，約		260 g
其他
提示：		供貨范圍包括 40 針的嵌入式前置連接器
上一次修改：		2024/3/12
