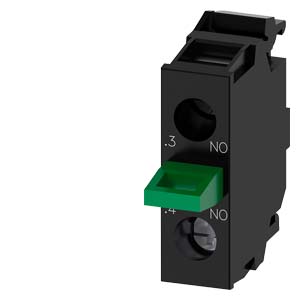

觸點模塊 帶 1 個開關元件， 1S， 螺栓型端子連接， 用于底部固定安裝， ***小訂貨量 5 或 多倍的 |
| 產品品牌名稱 |
SIRIUS ACT |
| 產品名稱 |
接觸模塊 |
| 產品類型名稱 |
3SU1 |
| 開關元件/ 燈座 |
| 插座規格 |
其它 |
| 綜合技術數據 |
| 產品功能 強行開啟 |
否 |
| 絕緣電壓 測定值 |
500 V |
| 污染程度 |
3 |
| 電壓類型 |
|
| ● 工作電壓 |
AC/DC |
| ● 輸入電壓 |
AC/DC |
| 抗沖擊電壓能力 測定值 |
6 kV |
| 防護等級 IP |
|
| ● 外殼的 |
IP40 |
| ● 連接端子 |
IP20 |
| 耐沖擊性 |
|
| ● 符合 IEC 60068-2-27 |
正弦半波15g/11ms |
| ● 對于軌道應用 按照DIN EN 61373 |
類別1, 級別B |
| 抗震強度 |
|
| ● 符合 IEC 60068-2-6 |
10 ... 500 Hz： 5g |
| ● 對于軌道應用 按照DIN EN 61373 |
類別1, 級別B |
| 開關頻率 ***大值 |
3 600 1/h |
| 機械式使用壽命（轉換周期） 典型 |
10 000 000 |
| 電氣使用壽命（操作循環） 典型 |
10 000 000 |
| 熱電流 |
10 A |
| 參考標示 符合 IEC 81346-2:2009 |
S |
| 持續電流 電路保護開關C特性的 |
10 A |
| RoHS 指令（日期） |
10/01/2014 |
| 工作電壓 |
|
| ● AC 時 |
|
| — 50 Hz 時 測定值 |
5 ... 500 V |
| — 60 Hz 時 測定值 |
5 ... 500 V |
| ● DC 時 測定值 |
5 ... 500 V |
| 電力電子學 |
| 接觸可靠性 |
每 1 億次開關轉換出現一次錯誤情況 (17 V, 5 mA)，每1000萬次開關轉換出現一次錯誤情況 (5 V, 1 mA) |
| 輔助電路 |
| 觸點規格 輔助觸頭的 |
銀合金 |
| 常閉觸點數量 用于輔助觸點 |
|
| ● |
0 |
| ● 滯后轉換的 |
0 |
| 常開觸點數量 用于輔助觸點 |
|
| ● |
1 |
| ● 超前轉換的 |
0 |
| 工作電流 AC-12 時 |
|
| ● 24 V 時 測定值 |
10 A |
| ● 48 V 時 測定值 |
10 A |
| ● 110 V時 測定值 |
10 A |
| ● 230 V時 測定值 |
8 A |
| ● 400 V 時 測定值 |
8 A |
| 工作電流 AC-15 時 |
|
| ● 24 V 時 測定值 |
6 A |
| ● 48 V 時 測定值 |
6 A |
| ● 110 V時 測定值 |
6 A |
| ● 230 V時 測定值 |
6 A |
| ● 400 V 時 測定值 |
3 A |
| ● 500 V 時 測定值 |
1.4 A |
| 工作電流 DC-12 時 |
|
| ● 24 V 時 測定值 |
10 A |
| ● 48 V 時 測定值 |
5 A |
| ● 110 V時 測定值 |
2.5 A |
| ● 230 V時 測定值 |
1 A |
| ● 400 V 時 測定值 |
0.3 A |
| ● 500 V 時 測定值 |
0.3 A |
| 工作電流 DC-13 時 |
|
| ● 24 V 時 測定值 |
3 A |
| ● 48 V 時 測定值 |
1.5 A |
| ● 110 V時 測定值 |
0.7 A |
| ● 230 V時 測定值 |
0.3 A |
| ● 400 V 時 測定值 |
0.1 A |
| ● 500 V 時 測定值 |
0.1 A |
| 接口/ 接線端子 |
| 電氣連接規格 |
螺栓連接 |
| 可連接的導線截面類型 |
|
| ● 單芯線的 帶有電纜末端加工 |
2x (0.5 ... 0.75 mm²) |
| ● 單芯線的 無電纜末端加工 |
2x (1.0 ... 1.5 mm²) |
| ● 細芯線的 帶有電纜末端加工 |
2x (0.5 ... 1.5 mm²) |
| ● 細芯線的 無電纜末端加工 |
2x (1,0 ... 1,5 mm²) |
| ● 在 AWG 導線處 |
2x (18 ... 14) |
| 擰緊扭矩 螺栓連接時 |
0.8 ... 0.9 N·m |
| 環境條件 |
| 環境溫度 |
|
| ● 運行期間 |
-25 ... +70 °C |
| ● 存放期間 |
-40 ... +80 °C |
| 氣候級 運行期間 符合 IEC 60721 |
3M6、3S2、3B2、3C3（無鹽霧）、3K6（相對空氣濕度為 10 ...95%時，運行中不允許有凝露） |
| Environmental footprint |
| 環保產品聲明(EPD) |
是 |
| 全球變暖潛能值 [CO2 當量] 總計 |
0.787 kg |
| 全球變暖潛能值 [CO2 當量] 制造期間 |
0.566 kg |
| 全球變暖潛能值 [CO2 當量] 運行期間 |
0.235 kg |
| 全球變暖潛能值 [CO2 當量] 使用壽命終止后 |
-0.015 kg |
| 裝入/固定/外廓尺寸 |
| |
|
| ● 緊固類型 |
地面固定 |
| ● 緊固類型 模塊和附件 |
地面固定 |
| 高度 |
33.2 mm |
| 寬度 |
9.8 mm |
| 深度 |
27.7 mm |
| 對于一體化集成的適宜性 |
|
| ● 塑料外殼 |
是 |
| ● 金屬外殼 |
是 |
