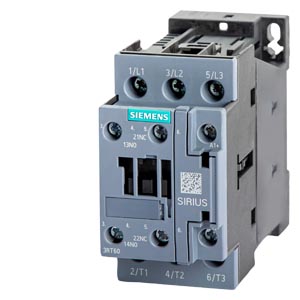

接觸器 24 V DC AC3 15 kW 400 V 輔助觸點 1 個常開觸點 + 1 個常閉觸點 3 極，規格 S0 螺絲端子 |
| 產品品牌名稱 |
SIRIUS |
| 產品名稱 |
接觸器 |
| 產品類型名稱 |
3RT6 |
| 綜合技術數據 |
| 接觸器的結構尺寸 |
S0 |
| 產品擴展 輔助開關 |
是 |
| 損耗功率 [W] 電流測定值時 |
|
| ● AC 時 在熱運行狀態中 每個電極 |
2.7 W |
| ● 無負載電流份額 典型 |
5.9 W |
| 損耗功率計算類型 電極相關 |
正方形 |
| 絕緣電壓 測定值 |
690 V |
| 污染程度 |
3 |
| 抗沖擊電壓能力 測定值 |
6 kV |
| 針對安全隔離的***大允許電壓 在線圈和主觸點之間 符合 EN 60947-1 |
400 V |
| 耐沖擊性 方波沖擊時 |
|
| ● DC 時 |
10g / 5 ms, 7,5g / 10 ms |
| 耐沖擊性 正弦沖擊時 |
|
| ● DC 時 |
15g / 5 ms, 10g / 10 ms |
| 機械式使用壽命（轉換周期） |
|
| ● 接觸器的 典型 |
10 000 000 |
| ● 帶有輔助開關塊的接觸器的 典型 |
10 000 000 |
| RoHS 指令（日期） |
05/01/2012 |
| 環境條件 |
| 安裝高度 高度超出水平面以上 ***大值 |
2 000 m |
| 環境溫度 |
|
| ● 運行期間 |
-25 ... +60 °C |
| ● 存放期間 |
-55 ... +80 °C |
| 主電路 |
| 極數 用于主電路 |
3 |
| 常開觸點數量 用于主觸點 |
3 |
| 常閉觸點數量 用于主觸點 |
0 |
| 工作電壓 |
|
| ● AC-3 時 測定值 ***大值 |
690 V |
| ● AC-3e 時 測定值 ***大值 |
690 V |
| 工作電流 |
|
| ● AC-1 時 ***高 690 V |
|
| — 環境溫度 40 °C 時 測定值 |
50 A |
| — 環境溫度 60 °C 時 測定值 |
42 A |
| ● AC-3 時 |
|
| — 400 V 時 測定值 |
32 A |
| — 690 V 時 測定值 |
21 A |
| ● AC-3e 時 |
|
| — 400 V 時 測定值 |
32 A |
| — 690 V 時 測定值 |
21 A |
| 可連接的導線截面 在主電路中 AC-1 時 |
|
| ● 60 °C 時 許可***小值 |
10 mm² |
| ● 40 °C 時 許可***小值 |
10 mm² |
