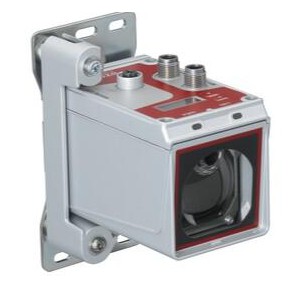

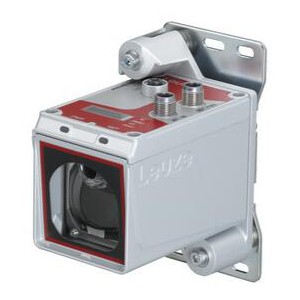

AMS 107i 40 BTA H



勞易測 光學定位傳感器

• 系列: AMS 100i
• ***大測量范圍: 100 ... 40,000 mm
• 接口: SSI

系列	AMS 100i
應用	定位堆垛機 定位小推車和平移車 定位電鍍?cè)O(shè)備 起重機 / 龍門吊的碰撞保護
訂貨說明	必須單獨訂購反光膜

 專門設計

專門設計

加熱器

 光學數據

光源	激光, 紅色
激光等級	2, IEC/EN 60825-1:2014
***大激光功率	0.004 W
光斑直徑 [針對傳感器距離]	40 mm [40,000 mm]

 測量數據

測量范圍	100 ... 40,000 mm
分辨率	0.001 ... 10 mm
精度	2 mm, +/-
可重復性 (3 Sigma)，近程	0.9 mm（測量范圍低于 500 mm 時）
可重復性 (3 Sigma)，距離范圍	0.6 mm（測量范圍高于 500 mm 時）
測量值輸出	1.7 ms
溫度漂移，*** (mm/10K)	≤ 1 mm/10K
***大橫移速度	10 m/s

 電氣數據

 性能數據

供電電壓 UB

18 ... 30 V, DC

 接口

類型

SSI

 SSI

時鐘頻率

50 ... 800 kHz

 連接

 連接1

類型	接頭
設備上名稱	電源
螺紋規格	M12
材料	金屬
引腳數	5 個引腳

 連接2

功能	數據接口
類型	接頭
設備上名稱	X1 SSI
螺紋規格	M12
類型	插頭
引腳數	5 個引腳
編碼	B-編碼

 連接3

功能	維護接口
類型	接頭
設備上名稱	XF0 SERVICE
螺紋規格	M12
類型	插座
引腳數	4 個引腳
編碼	D-編碼

 機械參數

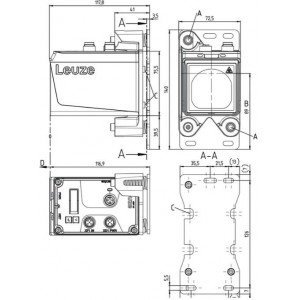

尺寸（寬 x 高 x 長）	70 mm x 139 mm x 118 mm
外殼材料	金屬
金屬外殼	壓鑄鋁
鏡頭蓋材料	玻璃
凈重	1,100 g

 操作和顯示

操作控制

小鍵盤

 環境數據

環境溫度，工作	-30 ... 60 °C
環境溫度，儲藏	-30 ... 70 °C
相對空氣濕度（無冷凝）	90 %

 認證

防護等級	IP 65
安全等級	III
認證	UL

 分類

稅率編號	90314990
ECLASS 5.1.4	27270801
ECLASS 8.0	27270801
ECLASS 9.0	27270801
ECLASS 10.0	27270801
ECLASS 11.0	27270801
ECLASS 12.0	27270916
ECLASS 13.0	27270916
ECLASS 14.0	27270916
ETIM 5.0	EC001825
ETIM 6.0	EC001825
ETIM 7.0	EC001825
ETIM 8.0	EC001825
ETIM 9.0	EC001825
