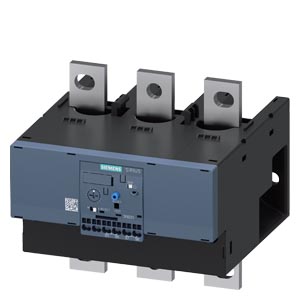

過載繼電器 160 - 630 A 用于電機保護尺寸 S10/S12，等級 20E 接觸器附屬裝置/獨立安裝主電路：總線連接輔助電路:彈簧端子手動/自動復位

產品品牌名稱

SIRIUS

產品名稱

電子式過載繼電器

產品類型名稱

3RB2

綜合技術數據

過載繼電器結構尺寸

S10, S12

接觸器的結構尺寸可組合的依公司特殊情況而定的

S10, S12

絕緣電壓污染度 3 時 AC 時測定值

1 000 V

抗沖擊電壓能力測定值

8 kV

針對安全隔離的***大允許電壓

● 在星點不接地的電網中輔助電路和輔助電路之間

300 V

● 在星點接地的電網中輔助電路和輔助電路之間

300 V

● 在星點不接地的電網中主電路和輔助電路之間

600 V

● 在星點接地的電網中主電路和輔助電路之間

690 V

耐沖擊性

15g / 11 ms

● 符合 IEC 60068-2-27

15g / 11 ms; 信號觸點 97 / 98 處于"觸發"位置：8g / 11 ms

熱電流

630 A

點火保護形式符合 ATEX 產品指令 2014/34/EU

Ex II (2) G [Ex e] [Ex d] [Ex px] ; Ex II (2) D [Ex t] [Ex p]

資格證明符合 ATEX 產品指令 2014/34/EU

PTB 06 ATEX 3001

參考標示符合 IEC 81346-2:2009

F

RoHS 指令（日期）

07/01/2006

環境條件

安裝高度高度超出水平面以上 ***大值

2 000 m

環境溫度

● 運行期間

-25 ... +60 °C

● 存放期間

-40 ... +80 °C

● 運輸期間

-40 ... +80 °C

溫度補償

-25 ... +60 °C

相對空氣濕度運行期間

10 ... 95 %

主電路

極數 用于主電路

3

可設置的電流動作值電流控制的過載脫扣的

160 ... 630 A

工作電壓

● 測定值

1 000 V

● AC-3e 時測定值 ***大值

1 000 V

工作頻率測定值

50 ... 60 Hz

工作電流測定值

630 A

工作電流 AC-3e 時 400 V 時測定值

630 A

額定功率對于交流電機

● 400 V 時 50 Hz 時

90 ... 355 kW

● 500 V 時 50 Hz 時

132 ... 400 kW

● 690 V 時 50 Hz 時

160 ... 560 kW

輔助電路

輔助開關的結構形式

集成

常閉觸點數量用于輔助觸點

1

● 備注

用于關閉接觸器

常開觸點數量用于輔助觸點

1

● 備注

用于"觸發"消息

轉換器數量用于輔助觸點

0

工作電流輔助觸頭的 AC-15 時

● 24 V 時

4 A

● 110 V時

4 A

● 120 V 時

4 A

● 125 V 時

4 A

● 230 V時

3 A

工作電流輔助觸頭的 DC-13 時

● 24 V 時

2 A

● 60 V 時

0.55 A

● 110 V時

0.3 A

● 125 V 時

0.3 A

● 220 V 時

0.11 A

保護和監控功能

脫扣等級

CLASS 20E

過電流脫扣器規格

電子

UL/CSA 額定數據

全負載電流 (FLA) 對于三相交流電機

● 480 V 時測定值

630 A

● 600 V 時測定值

630 A

觸點負荷能力輔助觸頭的符合 UL

B600 / R300

保護裝置，防止短路導致開關裝置損壞。

熔斷體規格

● 用于主電路的短路保護

— 對于相配類型1 需要

gG: 800 A, Class L: 1600 A

— 對于相配類型2 需要

gG: 630 A

● 用于輔助開關的短路保護需要

保險絲gG: 6 A

裝入/固定/外廓尺寸

裝入位置

任意的

緊固類型

接觸器附屬裝置/獨立安裝

高度

119 mm

寬度

120 mm

深度

155 mm

接口/ 接線端子

產品組件用于輔助和控制電路的可拆下接線夾

是

電氣連接規格

● 用于主電路

導軌連接

● 用于輔助和控制電路

彈簧連接

電氣連接的排列用于主電路

上面和下面

可連接的導線截面類型

● 用于輔助觸點

— 單芯線的

2x (0.25 ... 1.5 mm²)

— 單芯線或多芯線

2x (0,25 ... 1,5 mm²)

— 細芯線的帶有電纜末端加工

2x (0.25 ... 1.5 mm²)

— 細芯線的無電纜末端加工

2x (0.25 ... 1.5 mm²)

● 在 AWG 導線處用于輔助觸點

2x (24 ... 16)

擰緊扭矩

● 用于主觸點螺栓連接時

20 ... 22 N·m

螺紋規格連接螺栓的

● 用于主觸點

M10

電氣安全

防護等級 IP 正面的符合 IEC 60529

IP00; IP20 帶箱形端子 / 蓋板

防接觸保護正面的符合 IEC 60529

確保從前部垂直觸摸箱型端子/蓋板時手指安全

通信/協議

電源類型通過IO-Link主機

否

電磁兼容性

電纜連接的干擾耦合

● 來自脈沖按照IEC 61000-4-4的

2kV(power ports電源端口),1kV(signal ports信號端口)符合清晰度或銳度3

● 來自線對地浪涌符合 IEC 61000-4-5的

2kV(線對地)符合清晰度或銳度3

● 來自導線-導線浪涌符合 IEC 61000-4-5的

1kV(線對線)符合清晰度或銳度3

● 來自高頻射線按照IEC 61000-4-6

0.15 ... 80 MHz 頻率范圍內 10 V，以 1 kHz 調制 80 % AM

電磁場產生的的干擾饋入按照IEC 61000-4-3的

10 V/m

靜電的放空按照IEC 61000-4-2

6kV觸點放電 / 8kV排氣
