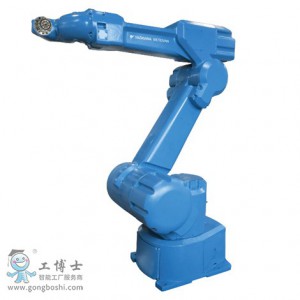

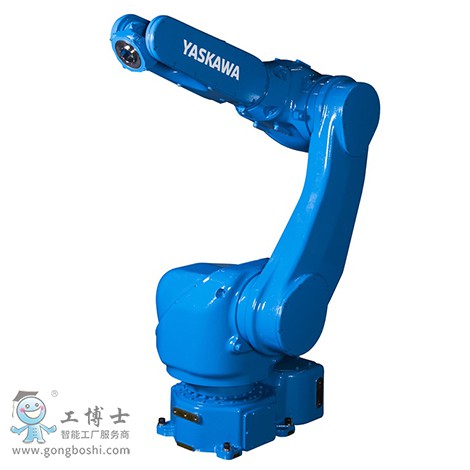

采用中空細長手臂！
6軸垂直多關節型
負載：7KG
動作范圍：1450mm
控制柜：DX200
用途：搬運、噴涂

---

---

可以安裝復數及小型噴***，從而實現了高品質噴涂
用中空手腕，可以安裝不調整小型噴涂機器
機器人關節位置的重新評估，利用機器人附近的區域，實現機器人與被涂裝物的接近配置


標準規格 MOTOMAN-MPX1950
型號 YR-MPX1950-∗00
構造 垂直多關節型（6個自由度）
可搬質量*1 手首部（T軸）7kg、臂部(L/U軸):3kg
***大可達 1450mm
重復定位精度*2 ±0.15mm
動作范圍 S軸（旋轉） -170° - +170° (壁掛け時 : -90° - ＋90°)
L軸（下臂） -100° - +140°
U軸（上臂） -62° - +235°
R軸（手腕旋轉） -200° - +200°
B軸（手腕擺動） -150° - +150°
T軸（手腕回轉） -400° - +400°
***大速度 1.5m/s
各軸***大速度 S軸（旋轉） 3.14rad/s, 180°/s
L軸（下臂） 3.14rad/s, 180°/s
U軸（上臂） 3.14rad/s, 180°/s
R軸（手腕旋轉） 6.28rad/s, 360°/s
B軸（手腕擺動） 6.98rad/s, 400°/s
T軸（手腕回轉） 8.72rad/s, 500°/s
手首中空徑
容許力矩 R軸（手腕旋轉）
19.6N.m
B軸（手腕擺動） 19.6N.m
T軸（手腕回轉） 9.8N.m
容許慣性力矩
（GD2/4） R軸（手腕旋轉） 0.6kg.m2
B軸（手腕擺動） 0.6kg.m2
T軸（手腕回轉） 0.16kg.m2
本體質量
265kg
安裝環境 溫度 0° - +40°
濕度 20% - 80%RH（無結露）
震動 4.9m/s2以下
防爆規格 TIIS(日本)，F(xiàn)M(北美)
電源容量*3 2.5kVA
安裝方式*4 置地式，倒掛式，壁掛式，傾斜式
用途 搬運、噴涂
備注 *1：JIS B 8432為基準。
*2：遵守表格中的國際標準。
*3：因用途，動作模式而異。
(注)本表是以SI單位系為記載。
