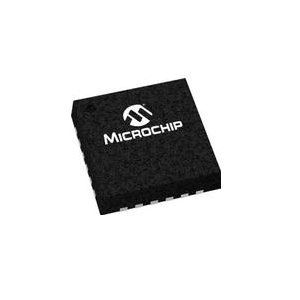

型號 USB3318-CP

用途 手機,pda,MP3播放器,GPS個人導航,掃描儀,外置硬盤,數碼相機和視頻相機,便攜式媒體播放器,娛樂設備,打印機,機頂盒,視頻記錄/播放系統,IP電話和可視電話,游戲控制臺,POS終端

新聞

產品

USB-IF“高速”兼容通用串行

總線規范Rev 2.0

„接口符合ULPI規范

修訂1.1作為單一數據速率(SDR) PHY

„1.8V ~ 3.3V IO電壓(±10%)

„flexPWR®技術

-低電流設計，適合電池供電

應用程序

-“睡眠”模式三狀態所有ULPI引腳和位置

部件處于低電流狀態

„支持帶有LS設備的FS集線器的FS前置

附件(UTMI+ Level 3)

„支持HS軟和LS保持活脈沖

„包括對可選的on - go的全面支持

(OTG)協議，詳見on - on - go

補充修訂2.0規范

„支持OTG主機協商協議HNP。

和會話請求協議(SRP)

„允許主機關閉VBUS以節省電池

電源在OTG應用程序

„支持OTG監控VBUS水平與內部

比較器

„“無包裝”設計，佳定時性能

設計容易

—低延遲高速接收器(43個高速時鐘)

大)允許使用傳統的UTMI鏈接與ULPI

橋

„內部5V電纜短路保護ID, DP

和DM線到VBUS或地

„13MHz參考時鐘操作

- 0至3.6V輸入驅動公差

-能夠接受“噪聲”時鐘源

„內部低抖動鎖相環為480MHz高速USB

操作

„內部對地電阻值檢測

在ID銷上

„集成電池3.3V LDO穩壓器

- 2.2uF旁路電容

- 100mV壓降電壓

„集成ESD保護電路

-高可達±15kV，無需任何外部設備

USB3318適用于任何需要速度USB連接的應用程序

空間、電源和接口引腳必須小化。
