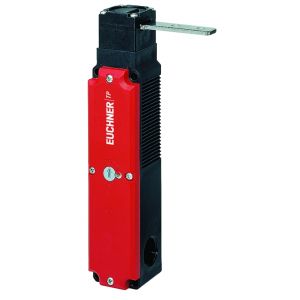

安士能TP系列安全開關 TP1-4131K230M 084255 允許水平和豎直接近方向的超行程

點擊圖片查看原圖

品牌：	施耐德
產品系列：	TP系列
產品訂貨號：	084255
產品型號：	TP1-4131K230M
單價：	面議
所在地：	上海
有效期至：	長期有效
最后更新：	2025-05-08 17:19
瀏覽次數：	220

店鋪基本資料信息

安士能安全產品專營店
[VIP第7年] 指數:9
通過認證 [誠信檔案]
聯系人黃經理(女士) 銷售經理
會員 [當前離線]
郵件hqq@gongboshi.com
電話15821418956
地址上海市寶山區富聯一路98弄6號

產品詳細說明

德國安士能Euchner全系列產品在售，如果沒有看到您看到的產品，請聯系我們！

整合了門鎖功能及門鎖監控功能的TP安全開關

TP安全開關可確保門鎖設備保持在閉合位置，直至危險運動（例如，主軸超行程）停止。

與此類似，其還可防止安全門在運動過程中開啟。其纖薄設計極其適合于在型材導軌上通用安裝。TP安全開關具有加固塑料外殼。因此，它們?yōu)樽詣?dòng)化、裝配和物料運輸技術領域提供了ZUI佳的安裝應用機遇。

產品特點

正面輔助解鎖裝置

具有門監控觸點

增強的水平方向超行程

電氣連接值

功耗 11 W

連接橫斷面 0.34 ... 1.5 mm²

額定絕緣電壓Ui 250 V

額定沖擊耐受電壓Uimp 2.5 kV

利用類別

AC-15 4A 230V

DC-13 4A 24V

短路保護符合IEC 60269-1標準 4A gG

電磁線圈工作電壓

AC 230 V -15% ... +10%

電磁線圈占空比 100 %

切換電壓

ZUI�。�10 mA時） 12 V

切換電流

ZUI�。�24 V時） 1 mA

熱額定電流Ith 4 A

功耗	11 W
連接橫斷面	0.34 ... 1.5 mm²
額定絕緣電壓Ui	250 V
額定沖擊耐受電壓Uimp	2.5 kV
利用類別
AC-15	4A 230V
DC-13	4A 24V
短路保護符合IEC 60269-1標準	4A gG
電磁線圈工作電壓
AC	230 V -15% ... +10%
電磁線圈占空比	100 %
切換電壓
ZUI�。�10 mA時）	12 V
切換電流
ZUI�。�24 V時）	1 mA
熱額定電流Ith	4 A

機械值和環境

啟動速度 max. 20 m/min

連接類型

3 x M20 x 1.5

門鎖監控功能的常開觸點數 2

門鎖監控功能的強制斷開觸點數 2

拔出力 20 N

觸發頻率 max. 1200 1/h

觸發力 10 N

安裝方向任何

機械壽命 1 x 10

固定作用力 10 N

切換原則緩動式開關觸點

保護等級 IP67

環境溫度 -20 ... +55 °C

材料

聯系方式銀合金，電亮金

殼體加強型熱塑材料

鎖緊力Fmax 1300 N

鎖緊力FZh 1000 N

門鎖原理通電解鎖

啟動速度	max. 20 m/min
連接類型
3 x	M20 x 1.5
門鎖監控功能的常開觸點數	2
門鎖監控功能的強制斷開觸點數	2
拔出力	20 N
觸發頻率	max. 1200 1/h
觸發力	10 N
安裝方向	任何
機械壽命	1 x 10
固定作用力	10 N
切換原則	緩動式開關觸點
保護等級	IP67
環境溫度	-20 ... +55 °C
材料
聯系方式	銀合金，電亮金
殼體	加強型熱塑材料
鎖緊力Fmax	1300 N
鎖緊力FZh	1000 N
門鎖原理	通電解鎖

符合EN ISO 13849-1和EN IEC 62061的特性值

門鎖裝置控制

類別根據門鎖的外部控制

性能等級 根據門鎖的外部控制

PFHD 根據門鎖的外部控制

監控門鎖功能和安全門位置

B10D 3 x 10

	門鎖裝置控制
類別	根據門鎖的外部控制
性能等級	根據門鎖的外部控制
PFHD	根據門鎖的外部控制
	監控門鎖功能和安全門位置
B10D	3 x 10
