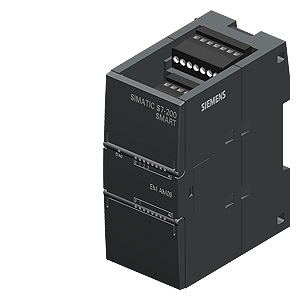

6ES7288-3AM06-0AA0
(EAN: 6940408101500)
ANALOG I/O SM AM06, 4AI/2AO
 |
SIMATIC S7-200 SMART， 模擬 I/O SM AM06，4 個模擬輸入/2 個模擬輸出， 0..10V，0..5V，0/4..20mA，+/-5V， +/-2.5V，12 Bit 分辨率 或 4...20mA，+/-10V 11 Bit 分辨率 |
| 一般信息 |
| 產品類型標志 |
SM AM06，AI 4x12 bit，AQ 2x11 bit |
| 運行中的 CiR 配置 |
| 可在 RUN 模式下更改參數分配 |
否 |
| 電源電壓 |
| 電源的電壓類型 |
DC |
| 額定值 (DC) |
24 V; -15 / +20 % |
| 允許范圍，下限 (DC) |
20.4 V |
| 允許范圍，上限 (DC) |
28.8 V |
| 輸入電流 |
| 耗用電流，典型值 |
60 mA |
| 來自背板總線 DC 5 V，典型值 |
80 mA |
| 功率損失 |
| 功率損失，典型值 |
2 W |
| 模擬輸入 |
| 模擬輸入端數量 |
4 |
| 輸入范圍 |
| ● 電壓 |
是; ±10V、±5V、±2.5V |
| ● 電流 |
是; 0 至 20 mA |
| ● 熱電偶 |
否 |
| ● 電阻溫度計 |
否 |
| ● 電阻 |
否 |
| 輸入范圍（額定值），電壓 |
| ● -10 V 至 +10 V |
是 |
| — 輸入電阻（-10 V 至 +10 V） |
9 M |
| ● -2.5 V 至 +2.5 V |
是 |
| — 輸入電阻（-2.5 V 至 +2.5 V） |
9 M |
| ● -5 V 至 +5 V |
是 |
| — 輸入電阻（-5 V 至 +5 V） |
9 M |
| 輸入范圍（額定值），電流 |
| ● 0 至 20 mA |
是 |
| — 輸入電阻（0 至 20 mA） |
250 |
| 模擬輸出 |
| 模擬輸出端數量 |
2; 電流或電壓 |
| 輸出范圍，電壓 |
| ● -10 V 至 +10 V |
是 |
| 輸出范圍，電流 |
| ● 0 至 20 mA |
是 |
| 負載電阻（在額定輸出范圍內） |
| ● 電壓輸出端的***小值 |
1 k |
| ● 電流輸出端的***大值 |
500 |
| 輸入端的模擬值構成 |
| 集成和轉換時間/每通道分辨率 |
| ● 帶有過調制的分辨率（包括符號在內的位數），***大值 |
12 bit; 電壓模式：11 位 + 符號位，電流模式：11 位 |
| ● 對于干擾頻率 f1（單位 Hz）的干擾電壓抑制 |
10 / 50 / 60 / 400 Hz |
| 測量值濾波 |
| ● 可參數化 |
是; 分 4 個等級：1x，4x，16x，32x 循環時間 |
| ● 等級： 無 |
是; 1x |
| ● 等級：弱 |
是; 4x |
| ● 等級： 中等 |
是; 16x |
| ● 等級： 強 |
是; 32x |
| 輸出端的模擬值構成 |
| 集成和轉換時間/每通道分辨率 |
| ● 帶有過調制的分辨率（包括符號在內的位數），***大值 |
11 bit; 電壓模式：11 位 + 符號位，電流模式：11 位 |
| ● 同步運行模式分辨率（包括超量程） |
電壓模式：10 位 + 符號位，電流模式：10 位 |
| 報警/診斷/狀態信息 |
| 診斷功能 |
是 |
| 診斷 |
| ● 電源電壓監控 |
是 |
| ● 斷線 |
是 |
| ● 短路 |
是 |
| 診斷顯示 LED |
| ● 用于輸入端狀態 |
是 |
| ● 用于輸出端狀態 |
是 |
| 防護等級和防護類別 |
| 防護等級 IP |
IP20 |
| 標準、許可、證書 |
| CE 標記 |
是 |
| 尺寸 |
| 寬度 |
45 mm |
| 高度 |
100 mm |
| 深度 |
81 mm |
| 重量 |
| 重量，約 |
173.4 g |
