GBS-11-PCEII 噴涂工藝控制盒，是根據開放、柔性及可調節的結構設計理念進行設計，就近安裝于機器人垂直壁或機器人底座上，完成對噴涂扇形空氣，霧化空氣，油漆流量，噴槍開關的遠程***控制。

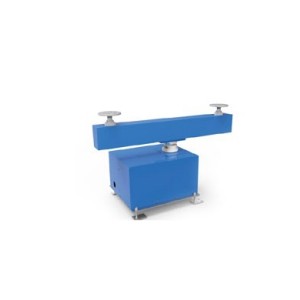

GBS-11-TTI通用型一字轉臺，優化的機械結構，強化的底座設計，確保轉臺運行流暢，模塊化結構，多角度連續旋轉噴涂，至多可匹配4個治具盤，產能大，噴涂品質高。





GBS-11-TTO 中置轉臺，優異的內核與結構設計，打破同質化，轉臺至多可匹配6個治具盤，實現多角度連續旋轉噴涂，可噴涂面積大，空間運用靈活，占地面積小。





· 模塊化設計:PCEI 噴涂工藝控制盒將噴涂扇形空氣，霧化空氣，油漆流量的高精度電氣比例閥及噴槍開關電磁閥集成于一體，并預留3個電磁閥未來的擴充彈性，結構緊湊，布局合理。



· 響應快速:響應速度提高了50%，滿足噴涂不同部位快速變換”刷子”的工藝要求。



· 高***度及高重復性:對各項噴涂工藝參數進行***控制，且系統重復精度高，確保噴涂各項參數的穩定輸出，以及噴涂質量的穩定性。



· 多品牌機器人的適配性:可與ABBFANUC，YASKAWA，KAWASAKI，Staubli等世界**品牌機器人通訊，可以與系統中央控制柜、機器人控制器、定制化專用噴涂控制軟件以及PLC等進行深度集成。



·人性化操作界面易學易懂，具有故障報警及維護保養提醒功能。



· 網絡化遠程監控，安全互鎖《風扇、門、消防、靜電、鏈條)。



· 任意位置(左/右側裝、吊裝、置頂)均可安裝，充分利用機器人工作領域。



· 采用凸輪分割器驅動，定位**，運行平穩，高負載，維護保養、拆卸機器方便。



· 可配合其它自動化設備實現工件的上下料自動化。





· 機器人中置原點與轉臺原點高度契合，集成度高，故障率低。



· 人性化操作界面易學易懂，具有故障報警及維護保養提醒功能。



· 網絡化遠程監控，安全互鎖(風扇、門、消防、靜電、鏈條)。



· 高精度，定位**，運行平穩，高負載，維護保養、拆卸機器方便。



· 上下件的位置相同，與傳統輸送鏈相較節約工作空間，方便人工上下件。







模擬量信號:0-10V

開關信號:24VDC

輸入氣壓:0-7bar

輸出氣壓:0-7bar

電源:24VDC士10%0.8A

材質:電解拋光的304不銹鋼

防爆:正壓防爆設計

外形尺寸:320mmx250mmx174mm

整機重量:35 kg

編碼:120112 000002





公轉直徑:1.2/1.5/1.8/2.0m

公轉速度:0-10r/min

公轉運行方式:0-180°間交替旋轉

自轉速度:0-150r/min

自轉運行方式:0-360°任意

***大自轉盤負載:30 kg

電源:公轉:380V 三相 50-60 Hz

自轉:220V 單相 50-60 Hz

防爆方式:公轉:防爆電機

自轉:電機充氣正壓隔爆結構

底座尺寸:770mm * 720 mm

整機重量:200 kg (按1.8 m 計算)

編碼:120103 200014(1.2 m)

120103 200024 (1.5 m)120103 200021 (1.8 m)

120103 200016 (2.0 m)



公轉直徑:1.8/2.0/2.2/2.5 m

公轉速度:0-15r/min

公轉運行方式:0-180°間交替旋轉

自轉速度:0-150r/min

自轉運行方式:0-360°任意

***大自轉盤負載:30kg

電源:公轉:220V 單相 50-60Hz

自轉:220V 單相 50-60Hz

防爆方式:公轉:電機充氣正壓隔爆結構

自轉:電機充氣正壓隔爆

結構底座尺寸: 1000mm*750mm

整機重量:850 kg (按2.2 m 計算)

編碼:120103 100007(1.8 m)

120103 100008(2.0 m)

120103 100009 (2.2 m)

120103 100010 (2.5 m)
