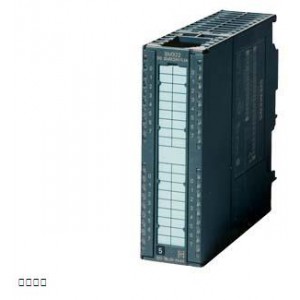

SIMATIC S7-300，計數器模塊 FM 350-1 針對 S7-300， 計數功能至***高 500 kHz 1 個通道用來連接 5V 的和 24V 的增量編碼器 同步模式； 測量范圍類型 包括項目組態包 在 CD 上 |
| 電源電壓 |
| 輔助電壓 1L+，負載電壓 2L+ |
| ● 額定值 (DC) |
24 V |
| ● 允許范圍，下限 (DC) |
20.4 V; 動態 18.5 V |
| ● 允許范圍，上限 (DC) |
28.8 V; 動態 30.2 V |
| 輸入電流 |
| 來自負載電壓 1L+（空載），***大值 |
40 mA |
| 來自背板總線 DC 5 V，***大值 |
160 mA |
| 傳感器供電 |
| 5 V 傳感器供電 |
| ● 5 V |
是; 5.2 V ±2 % |
| ● 輸出電流，***大值 |
300 mA |
| 24 V 傳感器供電 |
| ● 24 V |
是; 1L+ (-3 V) |
| ● 輸出電流，***大值 |
400 mA |
| 功率損失 |
| 功率損失，典型值 |
4.5 W |
| 數字輸入 |
| 數字輸入端數量 |
3 |
| 功能 |
1 個用于門開啟，1 個用于門關閉，1 個用于計數器記錄 |
| 輸入電壓 |
| ● 對于信號“0” |
-28.8 ... +5V |
| ● 對于信號“1” |
+11 至 +28.8V |
| 輸入電流 |
| ● 對于信號“1”，典型值 |
9 mA |
| 數字輸出 |
| 數字輸出端數量 |
2 |
| 短路保護 |
是; 電子脈沖 |
| 感應式關閉電壓的限制 |
2L+ (-39 V) |
| 輸出電壓 |
| ● 對于信號“0”的***大值 |
3 V |
| ● 對于信號 “1”，***小值 |
2L+ (-1,5 V) |
| 輸出電流 |
| ● 對于信號“1”的額定值 |
0.5 A |
| ● 針對信號“1”的允許范圍 0 至 60 ℃，***小值 |
5 mA |
| ● 針對信號“1”的允許范圍 0 至 60 ℃，***大值 |
0.6 A |
| 電阻負載時的輸出延遲 |
| ● 從 “0” 到“1”，***大值 |
300 µs |
| 傳感器 |
| 可連接傳感器 |
| ● 增量編碼器（對稱） |
是; 附帶 2 個 90°轉置的脈沖序列 |
| ● 增量編碼器（非對稱） |
是 |
| ● 24 V 啟動器 |
是 |
| ● 24 V 方向傳感器 |
是; 1 個脈沖序列，1 個方向電平 |
| 計數器 |
| 計數器輸入端數量 |
1; 32 位或 ±31 位 |
| 計數器輸入 5 V |
| ● 類型 |
RS 422 |
| ● 終端電阻 |
220 |
| ● 差動輸入電壓 |
1,3 V |
| ● 計數頻率，***大值 |
500 kHz |
| 計數器輸入 24 V |
| ● 信號“0”的輸入電壓 |
-28.8 ... +5V |
| ● 信號“1”的輸入電壓 |
+11 至 +28.8V |
| ● 信號“1”的輸入電流，典型值 |
9 mA |
| ● 計數頻率，***大值 |
200 kHz |
| ● ***小脈沖寬度 |
2.5 µs |
| 電位隔離 |
| 數字輸入電位隔離 |
| ● 在通道和背板總線之間 |
是; 光電耦合器 |
| 數字輸出電位隔離 |
| ● 在通道和背板總線之間 |
是; 光電耦合器 |
| 計數器電位隔離 |
| ● 在通道和背板總線之間 |
是; 光電耦合器 |
| 絕緣 |
| 絕緣測試，使用 |
500 V |
| 連接技術 |
| 需要的前置插頭 |
1x 20 針 |
| 尺寸 |
| 寬度 |
40 mm |
| 高度 |
125 mm |
| 深度 |
120 mm |
| 重量 |
| 重量，約 |
250 g |
