額定工作電壓(Ue)	400V、690V
控制電源電壓(Us)	AC230V、AC400V
殼架電流(Inm)	45 A、125 A
額定電流(Ie)	1A、3A、6A、12A、16A、25 A、32A、45 A、63A、80A、100A、125 A
環境溫度	上限溫度：+40℃；下限溫度：-5℃；
安裝環境	海拔高度不超過2000米，無潮濕，無腐蝕性氣體。
極數	3P
過載保護(延時)	配電保護、電動機保護
分?jǐn)嗄芰?/td>	C：15kA；Y：35kA
輔助觸頭	06-3常開 2常閉 +1 故障脫扣 +1故障報警
派生功能	F-消防、L-漏電、G-隔離、T-通訊
安裝方式	垂直安裝(螺釘安裝)
外形尺寸	45型 3P：400×450；125型 3P：450×550

產品概述

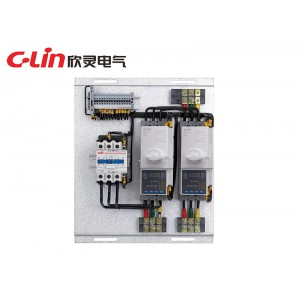

以數字化產品XLCPS1作為主開關，集成熔斷器、斷路器、接觸器、起動器、隔離器、熱繼電器、過載（或過流、斷相）保護繼電器、電機綜合保護器、智能漏電繼電器等低壓電器產品功能于一體，與相應的接觸器及其他必需的附件，通過機械聯鎖和電氣聯鎖構成新型保護式XLCPS1-D雙速電機控制與保護開關電器，實現集成化的、內部協調配合的雙速電機自動控制與各種保護功能，適用于雙速電動機的起動控制與保護。具有星三角減壓起動器XLCPS1-J、自藕減壓起動器XLCPS1-Z同樣的特點。產品根據需要安裝電氣聯鎖，具有可靠性高、分?jǐn)嗄芰Ω�，體積小、安裝面積小、安裝維護工作量小等優點。
