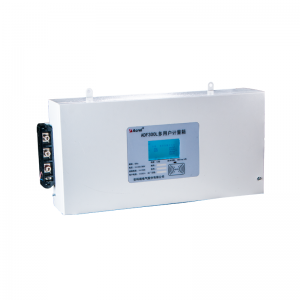

ADF300L 系列多用戶計量箱的直接接入式可至多計量12 路三相或者 36 路單相回路，又可以支持多路單三混合安裝；經互感器接入式至多可以計量4路三相回路。該系列計量箱因準確度高、集中安裝、集中管理、互不干擾等優勢深受小區、學校、企業等的青睞。

2、 電能管理ADF300L系列多用戶計量箱型號說明

直接接入式：

經互感器接入式

3、技術指標

技術參數型號

ADF300L-IADF300L-IIADF300L-IIIADF300L-4S

電壓輸入額定電壓3×220/380V

參比頻率50Hz

功耗<20VA（單相）

電流輸入電流3*200A3*250A3*250A3*1（6）A

起動電流4‰Ib0.001ln

功耗

測量性能符合標準GB/T 17215.321-2008GB/T 17215.322-2008

有功電能精度1級0.5S

脈沖脈沖寬度80±20ms

脈沖常數1600imp/kWh6400 imp/kWh

通訊紅外通訊1200波特率、偶校驗

接口2路RS485

介質屏蔽雙絞線

協議MODBUS-RTU、DL/T 645-07

外形尺寸型號ADF300L-IADF300L-IIADF300L-IIIADF300L-4S

長×寬×高332×376×132492×376×132672×376×132144×110×70

環境溫度工作溫度：-20℃~+60℃，存儲溫度：-30℃~+70℃

濕度≤95%RH，不結露，無腐蝕性氣體場所

海拔≤2000m

4、產品功能

5、接線端子

直接接入式規格：

ADF300L系列多用戶計量箱垂直懸掛在懸掛處，并用四個M8螺釘擰緊固定。

注意接地線與箱子之間接觸良好。

圖1 接線示意圖

圖2 側面端子接線

經互感器接入式規格：

電壓電流接線示意圖：

三相四線

三相三線

輔助功能接線示意圖：

繼電器輸出

注：1.EP1-EP4為電能脈沖，COM為電能脈沖公共端。

2.繼電器輸出從左到右，每四芯為一組。以（40，41）（42，43）為例，接線注意事項如下：

2.1 跳閘時需往41 引入電壓，40 接對應斷路器控制端。

2.2 42、43合閘端子可用于控制電操機構等特定裝置合閘。

2.3 41、43端子接的保險絲耐壓值應大于當前電壓系統的電壓等級，額定電流為3-5 A。
