| 訂貨產品號 |
MHMF021L72N |
| 詳細 |

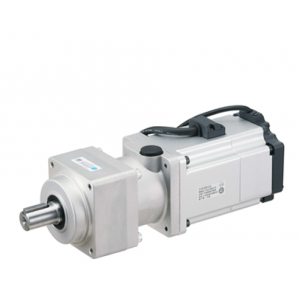

帶減速器的伺服電機, 高慣性 (高慣量), 導線型, 相當于IP44 |
| 家族名 |
MINAS A6 |
| 系列 |
MHMF 系列 |
| 類型 |
高慣性 (高慣量) |
| 保護等級 |
相當于IP44 |
| 提示 : 保護構造 |
減速機部分 |
| 環境條件 |
詳情請通過使用說明書等進行確認。 |
| 法蘭角 |
□78 mm |
| 法蘭角 (單位 : mm) |
78 |
| 電機引出部構造 |
導線 |
| 電機 ⋅ 編碼器連接器 |
導線 |
| 電源設備容量 (kVA) |
0.5 |
| 電壓規格 (V) |
100 |
| 額定輸出 (W) |
200 |
| 額定電流 (A (rms)) |
2.1 |
| 保持制動器 |
無 |
| 重量 (kg) |
2.5 |
| 減速比 |
1/9 |
| 減速機種類 |
高精度用 |
| 軸規格 |
帶鍵帶螺紋 |
| [減速器的特性相關] |
帶減速器伺服電機的輸出、額定轉速、***高轉速、額定轉矩、瞬時***大轉矩為減速器輸出軸的值。 |
| 輸出 (W) |
157 |
| 額定轉矩 (N ⋅ m) |
4.49 |
| 堵轉轉矩 (N ⋅ m) |
0.76 |
| 瞬時***大轉矩 (N ⋅ m) |
16.6 |
| 瞬時***大電流 (A (o-p)) |
10.4 |
| 再生制動器頻率（次 / 分) |
無選購部件 : 無限制
有選購部件: 無限制
選購部件 (外置再生電阻) 型號 : DV0P4283 |
| 額定轉速 (r/min) |
333 |
| ***高轉速 (r/min) |
722 |
| 轉子慣量 ( x10-4 kg ⋅ m²) |
0.563 |
對應轉子慣量的
推薦負載慣量比 |
10 倍以下 |
| 旋轉編碼器 : 規格 |
23 bit ***式/增量式系統 |
| 提示 |
作為增量式系統使用時（不使用多圈數據），請不要連接***式編碼器用電池。 |
| 旋轉編碼器 : 分辨率 |
8388608 |
