技術數據

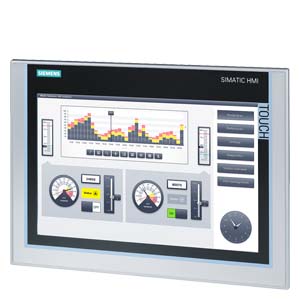

		SIMATIC HMI TP1200 Comfort， 精智面板， 觸摸操作， 12" 寬屏幕 TFT 顯示屏， 一千六百萬色， PROFINET 接口， MPI/PROFIBUS-DP 接口， 12MByte 項目組態存儲器， Windows CE 6.0， 可項目組態的***低版本 WinCC Comfort 11版
一般信息
產品類型標志		TP1200 Comfort
顯示
顯示屏規格		TFT
屏幕對角線		12.1 in
屏幕寬度		261.1 mm
屏幕高度		163.2 mm
顏色數量		16 777 216
分辨率（像素）
● 水平圖像分辨率		1 280 pixel
● 垂直圖像分辨率		800 pixel
背光燈
● MTBF 背景照明（溫度為 25 °C 時）		80 000 h
● 可調節背景照明		是; 0-100 %
操作元件
鍵盤字體
● 功能按鍵
— 功能按鍵數量		0
— 帶 LED 的功能按鍵數量		0
● 帶有 LED 的按鍵		否
● 系統按鍵		否
● 數字鍵盤		是; 屏幕鍵盤
● 字母數字鍵盤		是; 屏幕鍵盤
觸摸屏
● 觸摸屏規格		是; 模擬式電阻
過程操作擴展
● DP 直接 LED（LED 作為 S7 輸出外設）
— F1...Fx		0
● 直接按鍵（按鍵作為 S7 輸入外圍設備）
— F1...Fx		0
● 直接按鍵（觸摸按鍵作為 S7 輸入外圍設備）		40
安裝方式/安裝
安裝位置		垂直
壁板安裝/直接安裝		否
可以垂直安裝（縱向格式）		是
可以橫向安裝（橫向格式）		是
無外部通風時的***大允許傾斜角度		35°
電源電壓
電源的電壓類型		DC
額定值 (DC)		24 V
允許范圍，下限 (DC)		19.2 V
允許范圍，上限 (DC)		28.8 V
輸入電流
耗用電流（額定值）		0.85 A
接通電流脈沖 I²t		0.5 A²·s
功率
接收的有效功率典型值		20 W
處理器
處理器類型		X86
存儲器
閃存		是
RAM		是
用于用戶數據的可用存儲器		12 Mbyte
