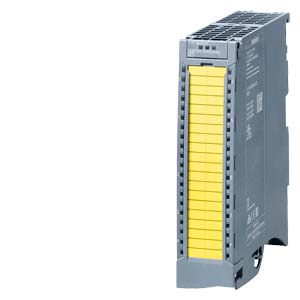

SIMATIC S7-1500， F 數字輸入模塊， F-DI 16x 24VDC PROFIsafe； 35mm 結構寬度； 至 PL E(ISO 13849-1)/ SIL 3(IEC 61508) |
| 一般信息 |
| 產品類型標志 |
F-DI 16x24VDC |
| 固件版本 |
|
| ● 可更新固件 |
是 |
| 產品功能 |
| ● I&M 數據 |
是; I&M0 至 I&M3 |
| 附帶程序包的 |
| ● STEP 7 TIA 端口，可組態 / 已集成，自版本 |
V13 SP1，帶硬件支持包 HSP 0086 |
| 運行模式 |
| ● DI |
是 |
| ● MSI |
否 |
| 電源電壓 |
| 額定值 (DC) |
24 V |
| 允許范圍，下限 (DC) |
19.2 V |
| 允許范圍，上限 (DC) |
28.8 V |
| 反極性保護 |
是 |
| 電源符合 NEC Class 2 要求 |
否 |
| 輸入電流 |
| 耗用電流（額定值） |
50 mA; 無負載 |
| 耗用電流，***大值 |
60 mA; 無負載 |
| 傳感器供電 |
| 輸出端數量 |
4 |
| 短路保護 |
是; 電子的（響應閾 0.7 A 至 1.8 A） |
| 24 V 傳感器供電 |
| ● 24 V |
是; ***小值 L+ (-1.5 V) |
| ● 短路保護 |
是 |
| ● 輸出電流，***大值 |
300 mA; 垂直安裝時***大 100 mA |
| 功率 |
| 來自背板總線的功率輸出 |
0.9 W |
| 功率損失 |
| 功率損失，典型值 |
4.6 W |
| 地址范圍 |
| 每個模塊的地址空間 |
| ● 輸入端 |
9 byte; S7-300/400F CPU，8 字節 |
| ● 輸出端 |
5 byte; S7-300/400F CPU，4 字節 |
| 硬件擴展 |
| 自動編碼 |
是 |
| ● 電子編碼鍵類型 F |
是 |
| 數字輸入 |
| 數字輸入端數量 |
16 |
| 源型輸入/漏性輸入 |
是; P 讀取 |
| 輸入特性符合 IEC 61131，類型 1 |
是 |
| 輸入電壓 |
| ● 額定值 (DC) |
24 V |
| ● 對于信號“0” |
-30 至 +5 V |
| ● 對于信號“1” |
+15 至 +30 V |
| 輸入電流 |
| ● 對于信號“1”，典型值 |
3.7 mA |
| 輸入延遲（輸入電壓為額定值時） |
| 對于標準輸入端 |
| — 可參數化 |
是 |
| — 從“0”到“1”時，***小值 |
0.4 ms |
| — 從“0”到“1”時，***大值 |
20 ms |
| — 從“1”到“0”時，***小值 |
0.4 ms |
| — 從“1”到“0”時，***大值 |
20 ms |
| 導線長度 |
| ● 屏蔽，***大值 |
1 000 m |
| ● 未屏蔽，***大值 |
500 m |
| 報警/診斷/狀態信息 |
| 診斷功能 |
是 |
| 報警 |
| ● 診斷報警 |
是 |
| ● 過程報警 |
否 |
| 診斷 |
| ● 電源電壓監控 |
是 |
| ● 斷線 |
否 |
| ● 短路 |
是 |
| ● 累積故障 |
是 |
| 診斷顯示 LED |
| ● RUN LED |
是; 綠色 LED |
| ● ERROR LED |
是; 紅色 LED |
| ● 通道狀態顯示 |
是; 綠色 LED |
| ● 用于通道診斷 |
是; 紅色 LED |
| ● 用于模塊診斷 |
是; 紅色 LED |
| 電位隔離 |
| 通道的電勢分離 |
| ● 在通道和背板總線之間 |
是 |
| 絕緣 |
| 絕緣測試，使用 |
707 V DC（測試類型） |
| 標準、許可、證書 |
| 適用于安全功能 |
是 |
| 安全運行中可達到的***大安全等級 |
| ● 性能等級符合 ISO 13849-1 |
PLe |
| ● SIL 按照 IEC 61508 |
SIL 3 |
| 故障概率（使用時間為 20 年，維修時間為 100 小時） |
| — Low demand mode：平均失效概率 (PFDavg) 符合 SIL3 |
< 5.00E-05 |
| — High demand/continous mode：每小時故障概率 (PFH) 符合 SIL3 |
< 1.00E-09 1/h |
| 環境要求 |
| 運行中的環境溫度 |
| ● 水平安裝，***小值 |
0 °C |
| ● 水平安裝，***大值 |
60 °C |
| ● 垂直安裝，***小值 |
0 °C |
| ● 垂直安裝，***大值 |
40 °C |
| 尺寸 |
| 寬度 |
35 mm |
| 高度 |
147 mm |
| 深度 |
129 mm |
| 重量 |
| 重量，約 |
280 g |
