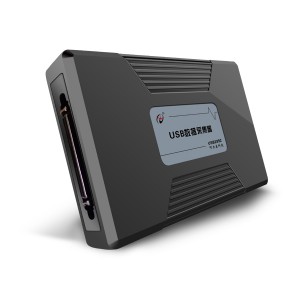

750KS/s 8路同步 16位差分模擬量輸入
|
AD模擬量輸入
|
ADC分辨率
|
16位(Bit)
|
|
輸入通道
|
8路差分
|
|
輸入量程
|
±10V、±5V、0~10V、0~5V
|
|
過壓保護
|
±12V
|
|
校準方式
|
軟件自動校準
|
|
采樣率
|
單通道高達750KS/s
多通道高達750KS/s
|
|
采樣方式
|
同步采樣
|
|
耦合方式
|
直流耦合
|
|
觸發模式
|
中間觸發、后觸發、預觸發、硬件延時觸發
|
|
觸發源
|
軟件觸發、ATR觸發、DTR觸發
|
|
觸發方向
|
負向觸發、正向觸發、正負向觸發
|
|
觸發電平
|
-10V～10V
|
|
觸發源輸入范圍
|
ATR輸入范圍：-10V～10V
DTR輸入范圍：標準TTL電平
|
|
程控增益
|
默認1、2、4、8倍
|
|
輸入阻抗
|
10MΩ
|
|
非線性誤差
|
±1.5LSB(max)
|
|
增益誤差
|
10 ppm/°C(G = 8)
|
|
外時鐘輸入范圍
|
<= 750KHz，TTL電平信號
|
|
數據讀取與存儲
|
通道切換方式
|
8通道8芯片獨立工作
|
|
數據讀取方式
|
USB 2.0
|
|
存儲器深度
|
64M字DDR2存儲器
|
|
每通道存儲深度
|
8M字
|
|
AD模擬量輸入
|
ADC分辨率
|
16位(Bit)
|
|
輸入通道
|
8路差分
|
|
輸入量程
|
±10V、±5V、0~10V、0~5V
|
|
過壓保護
|
±12V
|
|
校準方式
|
軟件自動校準
|
|
采樣率
|
單通道高達750KS/s
多通道高達750KS/s
|
|
采樣方式
|
同步采樣
|
|
耦合方式
|
直流耦合
|
|
觸發模式
|
中間觸發、后觸發、預觸發、硬件延時觸發
|
|
觸發源
|
軟件觸發、ATR觸發、DTR觸發
|
|
觸發方向
|
負向觸發、正向觸發、正負向觸發
|
|
觸發電平
|
-10V～10V
|
|
觸發源輸入范圍
|
ATR輸入范圍：-10V～10V
DTR輸入范圍：標準TTL電平
|
|
程控增益
|
默認1、2、4、8倍
|
|
輸入阻抗
|
10MΩ
|
|
非線性誤差
|
±1.5LSB(max)
|
|
增益誤差
|
10 ppm/°C(G = 8)
|
|
外時鐘輸入范圍
|
<= 750KHz，TTL電平信號
|
|
數據讀取與存儲
|
通道切換方式
|
8通道8芯片獨立工作
|
|
數據讀取方式
|
USB 2.0
|
|
存儲器深度
|
64M字DDR2存儲器
|
|
每通道存儲深度
|
8M字
|
