★ 高性能，多功能，操作簡單，性價比高。

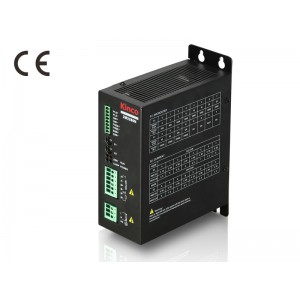

★ 3M2280N采用187V～253V寬電壓供電，可直接接入單相220V交流電網。
★ 具有電機參數自動適應功能，保證發揮各類電機的大性能。
★ 具有驅動器試運行功能。
★ 具有相位記憶功能。
★ 支持單/雙控制脈沖輸入。
★ 光耦隔離ERR故障信號輸出功能，實現與上位機的交互。
★ 靜止1.5S之后驅動器輸出電流自動減為當前值的一半。
★ 光耦隔離信號輸入，脈沖響應頻率高可達400KHZ。
★ 14檔細分，高可達20000pulse/rev，輸出相電流大可達8A（峰值）。
★ 具有過壓，欠壓，過流，過熱，錯相保護功能。
★ 具有step smooth filter，可以對輸入脈沖進行動態平滑，減少電機運動瞬變，使電機運行更加平滑。
規格參數：
|
參數
|
描述
|
|
輸入電壓
|
3M2280N：單相交流220V AC +/-15%（50Hz）（187VAC～253VAC）
|
|
相電流(峰值)
|
2.8, 3.2, 3.6, 4.0, 4.4, 4.8, 5.2, 5.6, 6, 6.4, 6.8, 7.2, 7.6 8.0單位：A
|
|
細分檔
|
400～20000，共14檔
|
|
適用電機
|
三相110，130型步進電機
|
|
輸入信號
|
PLS（CW）/DIR（CCW）/FRE三個控制信號端口，電流范圍為:6~16 mA
|
|
信號輸入方式
|
脈沖+方向(PLS+DIR)/正反向脈沖（CW/CCW）
|
|
輸出信號
|
ERR,集電極開路輸出
|
|
自動半流
|
自動半流等待時間為1.5s,相電流值減小50%
|
|
保護電路類型
|
過壓報警，欠壓報警，過流保護，過熱保護
|
|
吸收電路*
|
用于吸收電機反饋的能量，此功能需要訂制
|
|
冷卻方式
|
強制風冷
|
|
使用環境
|
使用場合
|
避免有大量金屬粉塵，油霧或腐蝕性氣體
|
|
使用環境濕度
|
<85%, RH（不能結露和有水珠）
|
|
使用環境溫度
|
0℃～+40℃
|
|
保存溫度
|
-20℃～+70℃
|
|
重量(凈重)
|
1.5Kg
|
|
外形尺寸
|
201mm×147mm×66mm
|
|
防護等級
|
IP20
|
S1，Micro-step：細分與試運行功能選擇開關
|
S1
|
0
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
|
Pulse/rev
|
400
|
500
|
600
|
800
|
1000
|
1200
|
1500
|
2000
|
|
S1
|
8
|
9
|
A
|
B
|
C
|
D
|
E
|
F
|
|
Pulse/rev
|
3000
|
4000
|
5000
|
6000
|
10000
|
20000
|
SET1
|
SET2
|
S2，Current：電流與單雙脈沖選擇開關
|
S2
|
0
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
|
Peak(A)
|
2.80
|
3.20
|
3.60
|
4.00
|
4.40
|
4.80
|
5.20
|
5.60
|
|
Rms(A)
|
1.98
|
2.26
|
2.55
|
2.83
|
3.11
|
3.39
|
3.68
|
3.96
|
|
S2
|
8
|
9
|
A
|
B
|
C
|
D
|
E
|
F
|
|
Peak(A)
|
6.00
|
6.40
|
6.80
|
7.20
|
7.60
|
8.00
|
M1
|
M2
|
|
Rms(A)
|
4.24
|
4.53
|
4.81
|
5.09
|
5.37
|
5.66
|
