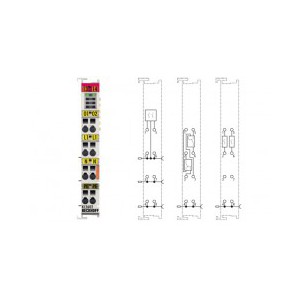

KL3311, KL3312 | 1/2 通道熱電耦輸入端子模塊，帶開路識別功能

KL3311 和 KL3312 模擬量輸入端子模塊可以直接連接熱電偶�？偩�端子模塊電路可采用 2 線制連接技術來連接熱電偶傳感器。整個溫度范圍的線性度由一個微處理器來實現。溫度范圍可以任意選定。故障 LED 指示斷線狀態。冷端補償由總線端子模塊內的內部溫度測量線路來完成。KL3311/KL3312 也可用于測量 mV 信號。

技術參數	KL3311	KL3312
輸入點數	1	2
電源	通過 K-bus 供電
熱電偶傳感器類型	J、K、L、B、E、N、R、S、T、U 型（默認設置：K 型），mV 信號測量
連接方式	2 線制
溫度范圍	取決于每種傳感器的測量范圍 (默認設置：K 型； -100…+1,370 °C)
分辨率	0.1 °C/數位
轉換時間	~ 200 ms	~ 250 ms
接線故障指示	yes
測量誤差	< ±0.5 %（滿量程）
電氣隔離	500 Vrms （K-bus/信號電壓）
K-bus 電流消耗	65 mA
過程映像中的位寬	輸入：1 x 16 位 data (1 x 8 位控制/狀態可選)	輸入：2 x 16 位數據（2 x 8 位控制/狀態可選）
組態	無地址設置，通過總線耦合器或控制器配置
重量	70 g
工作/儲藏溫度	0…+55 °C/-25…+85 °C
相對濕度	95 %，無冷凝
抗振/抗沖擊性能	符合 EN 60068-2-6/EN 60068-2-27/29 標準
抗電磁干擾/抗電磁輻射性能	符合 EN 61000-6-2 /EN 61000-6-4 標準
防護等級/安裝位置	IP 20/可變

專用端子模塊
KL3312-0010	J型
KL3312-0011	J型 西門子 S5 格式
KL3312-0012	L型
KL3312-0013	L型 西門子 S5 格式
KL3312-0014	B型
KL3312-0015	B型 西門子 S5 格式
KL3312-0016	E型
KL3312-0017	E型 西門子 S5 格式
KL3312-0018	N型
KL3312-0019	N型 西門子 S5 格式
KL3312-0020	R型
KL3312-0021	R型 西門子 S5 格式
KL3312-0022	S型
KL3312-0023	S型 西門子 S5 格式
KL3312-0024	T型
KL3312-0025	T型 西門子 S5 格式
KL3312-0026	U型
KL3312-0027	U型 西門子 S5 格式
KL3312-0028	0…120 mV 測量
KL3312-0029	典型 K 西門子 S5 格式
KL3312-0040	擴展溫度范圍，S 型和 L 型：-50…+1700 °C（L 型：-100 °C+900 °C）
KL3312-0110	J型, 華氏度標度
KL3312-2000	通過過程映像設置基準溫度，單位 1/256 °C，16 位字
KL3312-2100	可通過過程映像設置外部基準點溫度參數，單位 1/256 °C，16 位格式，快速轉換時間 65 ms
