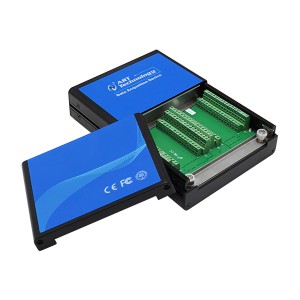

產品介紹
USB2871_2(A/B/C)系列采集卡是本公司推出的一款多功能數據采集卡。該系列板卡***I高提供 16 路單端或差分模擬量輸入，16bit 分辨率，靈活的通道轉換量程，同時用戶可通過多卡級連的方式擴 展通道數量；提供 4 路或 2 路模擬量同步輸出，16bit 分辨率；支持 32 路或 8 路帶緩沖數字 I/O，以 及 16 路可編程 I/O；并且提供了 4 通道多功能計數器，滿足用戶的多樣化需求。 USB2871_2(A/B/C)的主要應用場合為：電子產品質量檢測、信號采集、過程控制、伺服控制。
指標參數
|
連接器可選
|
USB2871/2871A/2871B/2871C為采集卡本身帶接線端子版本
USB2871/2871A/2871B/2871C -V版連接器為VHDCI接口
|
|
AD模擬量輸入
|
ADC分辨率
|
16位（Bit）
|
|
輸入通道
|
16路單端/差分同步采集
|
|
輸入量程
|
±10V、±5V、±2.5V、±1.25V
|
|
采樣率
|
2MS/s （USB2871）；1MS/s （USB2871A）
500KS/s（USB2871B）；250KS/s（USB2871C）
|
|
采樣模式
|
按需單點采集、連續采集、有限點采集
|
|
存儲器深度
|
8K 字 FIFO
|
|
AD觸發源
|
軟件強制觸發、模擬量觸發、外部數字量觸發
|
|
DA模擬量輸出
|
輸出通道
|
4路16位同步輸出
|
|
采集速率
|
2MS/s（USB2871/2871A）；1MS/s（USB2871B/2871C）
|
|
量程
|
±10V、±5V
|
|
存儲器深度
|
4K 字 FIFO
|
|
CTR計數器
|
通道數
|
4路32位多功能計數器帶緩沖
|
|
電氣標準
|
TTL電平
|
|
計數器功能
|
CI：邊沿計數、頻率測量、周期測量、半周期測量、脈寬測量、
雙邊沿間隔測量、線性位置測量、角度位置測量
|
|
CO：脈沖輸出
|
|
CI/CO采集模式
|
按需單點采樣、有限點采樣、連續采樣
|
|
存儲器深度
|
2K點FIFO存儲器
|
|
DI/O
|
通道數
|
48路（32路帶緩沖數字I/O，16路可編程I/O）
|
|
配置方式
|
程控I/O方向與狀態
|
產品配件
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張
