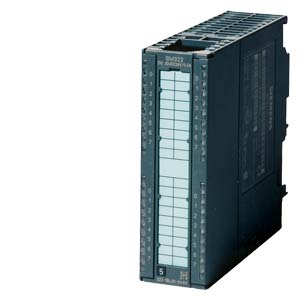

SIMATIC S7-300，數字輸出 SM 322，電位隔離， 16 DA（固態繼電器）， 24-48V AC/DC；0.5 A，帶有 一個一組，1個 40針 |
| 電源電壓 |
| 電源和電壓斷路跨接 |
| ● 停電/斷電跨接時間 |
5 ms |
| 負載電壓 L+ |
| ● 額定值 (DC) |
24 V; 24 / 48 |
| ● 允許范圍，下限 (DC) |
20.4 V |
| ● 允許范圍，上限 (DC) |
57.6 V |
| ● 反極性保護 |
是 |
| 輸入電流 |
| 來自電源電壓 L+，***大值 |
200 mA |
| 來自背板總線 DC 5 V，***大值 |
100 mA |
| 功率損失 |
| 功率損失，典型值 |
2.8 W |
| 數字輸出 |
| 數字輸出端數量 |
16 |
| 短路保護 |
否; 外部預設 |
| 控制數字輸入 |
是 |
| 符合 NEMA 防護等級的電機起動器***大規格 |
尺寸 5 符合 NEMA |
| 輸出端的通斷能力 |
| ● 照明負載時的***大值 |
2.5 W |
| 輸出電壓 |
| ● 對于信號 “1”，***小值 |
L+ (-0.25 V) |
| 輸出電流 |
| ● 對于信號“1”的額定值 |
0.5 A |
| ● 針對信號“1”的允許范圍 0 至 40 ℃，***大值 |
0.5 A |
| ● 針對信號“1”的允許范圍 40 至 60 ℃，***大值 |
0.5 A |
| ● 針對信號“1”允許的浪涌電流，***大值 |
1.5 A; 用于 50 ms；1 A 2 s 單次 |
| ● 針對信號“0”的剩余電流，***大值 |
10 µA |
| 電阻負載時的輸出延遲 |
| ● 從 “0” 到“1”，***大值 |
6 ms |
| ● 從 ”1” 到“0”，***大值 |
3 ms |
| 兩個輸出端并聯 |
| ● 用于增加功率 |
否 |
| ● 用于冗余控制負載 |
是 |
| 開關頻率 |
| ● 電阻負載時的***大值 |
10 Hz |
| ● 電感負載時的***大值 |
0.5 Hz |
| ● 電感負載時（依照 IEC 60947-5-1，DC13），***大值 |
0.5 Hz |
| ● 照明負載時的***大值 |
0.5 Hz |
| 輸出端的總電流（每組） |
| 水平安裝位置 |
| — ***高可達 40 ℃，***大值 |
0.5 A; 每個模塊 8 A |
| — ***高可達 60 ℃，***大值 |
0.5 A; 每個模塊 8 A |
| 垂直安裝位置 |
| — ***高可達 40 ℃，***大值 |
0.5 A; 每個模塊 8 A |
| 導線長度 |
| ● 屏蔽，***大值 |
1 000 m |
| ● 未屏蔽，***大值 |
600 m |
| 報警/診斷/狀態信息 |
| 診斷功能 |
是; 可參數化 |
| 報警 |
| ● 診斷報警 |
是; 可參數化 |
| 診斷 |
| ● 診斷信息可讀 |
是 |
| 診斷顯示 LED |
| ● 累積故障 SF（紅色） |
是 |
| ● 數字輸出狀態顯示（綠色） |
是 |
| 電位隔離 |
| 數字輸出電位隔離 |
| ● 在通道之間 |
是 |
| ● 在通道之間，分組點數 |
1 |
| ● 在通道和背板總線之間 |
是; 光電耦合器 |
| ● 在通道和電子元件電源電壓之間 |
是 |
| 絕緣 |
| 絕緣測試，使用 |
AC 1500 V |
| 連接技術 / 標題 |
| 需要的前置插頭 |
40 針 |
| 尺寸 |
| 寬度 |
40 mm |
| 高度 |
125 mm |
| 深度 |
120 mm |
| 重量 |
| 重量，約 |
260 g |
