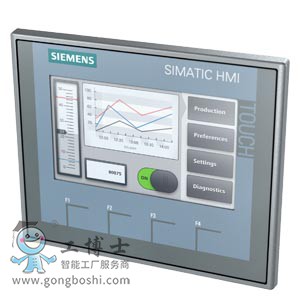

SIMATIC HMI KTP700 Basic

7 英寸寬屏觸摸屏，帶有彩色顯示屏和 8 個功能鍵

該精簡面板與 SIMATIC S7-1200 控制器以及其他控制器相配合，適用于中低性能范圍內的HMI任務

KTP700 Basic 分為兩種型號：帶有以太網接口的 KTP700 Basic 和用于 MPI/PROFIBUS DP連接的 KTP700 Basic DP 。



技術數據	KTP700 Basic	KTP700 Basic DP
硬件
顯示屏	7 英寸 TFT，64K 色
分辨率	800 x 480 px
控制元件	觸控屏/8 個功能鍵
用戶存儲器	10 MB
接口	1 個 RJ 45 以太網接口（支持 PROFINET） 1 個 USB 主機	1 x RS 485（支持 PROFIBUS/MPI） 1 x  USB 主機
防護等級	IP 65，NEMA 4x（前面板，如已安裝）/IP 20 - 后面板
安裝開口	197 x 141 mm （寬x高）
前面板	214 x 158 mm（寬x高）
設備深度	46 mm
軟件功能
組態軟件	WinCC Basic（TIA Portal）V13 或更高級型號
消息	1000
消息類別	32
過程畫面	100
變量	800
矢量圖	是
條形圖	是
曲線圖	f(t)
配方	50
歸檔	是
訂貨號：	6AV2123-2GB03-0AX0	6AV2123-2GA03-0AX0
