SIMATIC S7-300 CPU 319-3 PN/DP，中央處理器，帶 2MB 內存， 1 個 MPI/DP 12MBit/s 接口， 2個 DP-Master/Slave 接口， 3個以太網 PROFINET 接口，帶雙端口交換機，需要微型存儲卡

一般信息

硬件功能狀態

01

固件版本

V3.2

產品功能

● 時鐘同步模式

是; 通過第 2 個 PROFIBUS DP 接口或 PROFINET 接口

附帶程序包的

● 工程系統

自 STEP 7 V5.5 起

電源電壓

額定值 (DC)

24 V

允許范圍，下限 (DC)

19.2 V

允許范圍，上限 (DC)

28.8 V

電源導線的外部保險裝置（推薦）

***小值 2 A

電源和電壓斷路跨接

● 停電/斷電跨接時間

5 ms

● 重復率，***小值

1 s

輸入電流

耗用電流（額定值）

1 250 mA

耗用電流（空載），典型值

500 mA

接通電流，典型值

4 A

I²t

1.2 A²·s

功率損失

功率損失，典型值

14 W

存儲器

工作存儲器

● 集成

2 048 kbyte

● 可擴展

否

裝載存儲器

● 插拔式 (MMC)

是

● 插拔式 (MMC)，***大值

8 Mbyte

● MMC 上的數據管理（在上一次編程后），***小值

10 a

緩沖

● 存在

是

● 不帶電池

是

CPU-處理時間

對于位運算，典型值

0.004 µs

對于字運算，典型值

0.01 µs

對于定點運算，典型值

0.01 µs

對于浮點運算，典型值

0.04 µs

CPU-組件

組件數量（總計）

4 096; （DB、FC、FB）；可以通過安裝的 MMC 減少可裝載塊的***大數量。

DB

● 數量，***大值

4 096; 數字條：1 至 16000

● 容量，***大值

64 kbyte

FB

● 數量，***大值

4 096; 數字條：0 至 7999

● 容量，***大值

64 kbyte

FC

● 數量，***大值

4 096; 數字條：0 至 7999

● 容量，***大值

64 kbyte

OB

● 容量，***大值

64 kbyte

● 可用循環 OB 數量

1; OB 1

● 時間報警 OB 數量

1; OB 10

● 延遲報警 OB 數量

2; OB 20, 21

● 喚醒警告 OB 數量

4; OB 32、33、34、35(OB 35: kleinster einstellbarer Takt = 500 µs)

● 過程報警 OB 數量

1; OB 40

● DPV1 報警 OB 的數量

3; OB 55、56、57

● 等時模式 Ob 數量

1; OB 61

● 啟動 OB 數量

1; OB 100

● 異步錯誤 OB 數量

6; OB 80, 82, 83, 85, 86, 87（OB83 只用于 PROFINET IO）

● 同步錯誤 OB 數量

2; OB 121、122

嵌套深度

● 每個優先等級

16

● 錯誤 OB 中的附加等級

4

計數器、定時器及其剩磁

S7 計數器

● 數量

2 048

剩磁

— 可調整

是

— 下限

0

— 上限

2 047

— 已預設

Z 0 至 Z 7

計數范圍

— 可調整

是

— 下限

0

— 上限

999

IEC 計數器

● 存在

是

● 類型

SFB

● 數量

不限制（只通過 RAM 進行限制）

S7 時間

● 數量

2 048

剩磁

— 可調整

是

— 下限

0

— 上限

2 047

— 已預設

無剩余

時間范圍

— 下限

10 ms

— 上限

9 990 s

IEC 計時器

● 存在

是

● 類型

SFB

● 數量

不限制（只通過 RAM 進行限制）

數據范圍及其剩磁

保留的數據范圍（包括時間、計數器、標記），***大值

700 kbyte

標記

● 容量，***大值

8 192 byte

● 存在剩磁

是; 從 MB 0 至 MB 8191

● 預設剩磁

MB 0 至 MB 15

● 定時標記數量

8; 1 個標記字節

數據組件

● 可調整剩磁

是; 在 DB 中不保持特征

● 預設剩磁

是

本地數據

● 每個優先等級，***大值

32 768 byte; 每個塊***大 2048 字節

地址范圍

外設地址范圍

● 輸入端

8 192 byte

● 輸出端

8 192 byte

分布式

— 輸入端

8 192 byte

— 輸出端

8 192 byte

過程映像

● 輸入端

8 192 byte

● 輸出端

8 192 byte

● 輸入端，可調整

8 192 byte

● 輸出端，可調整

8 192 byte

● 輸入端，已預設

256 byte

● 輸出端，已預設

256 byte

分量過程映像

● 分量過程映像數量，***大值

1; PROFINET IO 的有效數據長度限制為不超過 1600 字節

數字通道

● 輸入端

65 536

— 集中式

1 024

● 輸出端

65 536

— 集中式

1 024

模擬通道

● 輸入端

4 096

— 集中式

256

● 輸出端

4 096

— 集中式

256

硬件擴展

DP 主站數量

● 集成

2

● 關于 CP

4

可運行的 FM 和 CP 數量（建議）

● FM

8

● CP, PtP

8

● CP，LAN

10

組件載體

● 組件載體，***大值

4

● 每個組件載體的組件，***大值

8

時間

時鐘

● 硬件時鐘（實時時鐘）

是

● 可緩沖和同步

是

● 緩沖持續時間

6 wk; 當環境溫度為 40 °C 時

● 每日偏差，***大值

10 s; 典型值：2 s

● 接通電源后時鐘的顯示

在斷開電源后，時鐘仍繼續運行

● 緩沖后的時鐘顯示

在斷開電源時，時鐘仍正常顯示時間

運行時間計數器

● 數量

4

● 數字/數字條

0 至 3

● 值域

0 至 2 的 31 次方小時（在使用 SFC 101 時）

● 間隔尺寸

1 h

● 剩余

是; 每次重啟時必須重新啟動

時間同步

● 提供支持

是

● 在 MPI 上，主站

是

● 在 MPI 上，從站

是

● 在 DP 上，主站

是; 在 DP 從站中只是時間從站

● 在 DP 上，從站

是

● 在 AS 中，主站

是

● 在 AS 中，從站

是

● 在以太網上通過 NTP

是; 作為客戶端

數字輸入

數字輸入端數量

0

數字輸出

數字輸出端數量

0

模擬輸入

模擬輸入端數量

0

模擬輸出

模擬輸出端數量

0

接口

工業以太網接口數量

1; 2 個端口（交換機）RJ45

PROFINET 接口數量

1; 2 個端口（交換機）RJ45

RS 485 接口數量

2; 組合 MPI / PROFIBUS DP 和 PROFIBUS DP

RS 422 接口數量

0

1. 接口

接口類型

集成 RS 485 接口

電位隔離

是

欧美在线操视频,中国老熟女啪啪,成人夜色视频网站在线观看,亚洲熟女精品电影

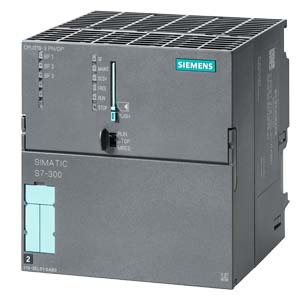

西門子s7-300 6ES7318-3EL01-0AB0 CPU模塊
