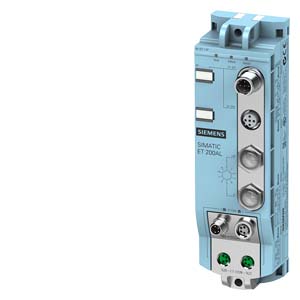

SIMATIC ET 200AL， PROFIBUS 接口模塊 IM 157-1 DP，防護方式 IP67 |
| 一般信息 |
| 產品類型標志 |
IM 157-1 DP |
| 硬件功能狀態 |
FS02 |
| 固件版本 |
V1.0.x |
| 制造商標記 (VendorID) |
81A9H |
| 產品功能 |
| ● I&M 數據 |
是; I&M0 至 I&M3 |
| 附帶程序包的 |
| ● STEP 7 TIA 端口，可組態 / 已集成，自版本 |
STEP 7 V13 SP1 以上 |
| ● STEP 7 可組態/ 已集成，自版本 |
V5.5 SP4 Hotfix 3 以上 |
| ● PROFIBUS 版本 GSD 版 / GSD 修訂版以上 |
GSD，修訂版 5 以上 |
| 配置控制 |
| 通過數據組 |
是 |
| 電源電壓 |
| 電源符合 NEC Class 2 要求 |
否 |
| 負載電壓 1L+ |
| ● 額定值 (DC) |
24 V |
| ● 允許范圍，下限 (DC) |
20.4 V |
| ● 允許范圍，上限 (DC) |
28.8 V |
| ● 反極性保護 |
是; 防止損毀 |
| 輸入電流 |
| 耗用電流（額定值） |
50 mA |
| 來自負載電壓 1L+（非開關式電壓） |
4 A; ***大值 |
| 來自負載電壓 2L+，***大值 |
4 A; ***大值 |
| 功率損失 |
| 功率損失，典型值 |
1.7 W |
| 地址范圍 |
| 每個站點的地址空間 |
| ● 每個站點的地址空間，***大值 |
244 byte |
| 接口 |
| PROFIBUS 接口數量 |
1 |
| 1. 接口 |
| 接口類型 |
PROFIBUS DP |
| 物理接口 |
| ● RS 485 |
是 |
| ● M12 端口 |
是; 2x M12 B 編碼 |
| 協議 |
| ● PROFIBUS DP 從站 |
是 |
| 物理接口 |
| RS 485 |
| ● 傳輸速率，***大值 |
12 Mbit/s |
| 協議 |
| PROFIBUS DP |
| 服務 |
| — SYNC 能力 |
是 |
| — FREEZE 功能 |
是 |
| — 直接數據交換（橫向連接） |
是 |
| — DPV0 |
是 |
| — DPV1 |
是 |
| 報警/診斷/狀態信息 |
| 診斷功能 |
是 |
| 報警 |
| ● 診斷報警 |
是 |
| 診斷顯示 LED |
| ● RUN LED |
是; 綠色 LED |
| ● ERROR LED |
是; 紅色 LED |
| ● MAINT LED |
是; 黃色 LED |
| ● DP 連接顯示 |
是; 綠色 LED |
| 電位隔離 |
| 在負載電壓之間 |
是 |
| 在 PROFIBUS DP 和所有其他電路之間 |
是 |
| 絕緣 |
| 絕緣測試，使用 |
707 V DC（測試類型） |
| 防護等級和防護類別 |
| 防護等級 IP |
IP65/67 |
| 標準、許可、證書 |
| 適用于安全關斷標準組件 |
是; FS01 以上版本 |
| 安全關斷標準組件可達到的***大安全等級 |
| ● 性能等級符合 ISO 13849-1 |
PL d |
| ● 類別符合 ISO 13849-1 |
3 類 |
| ● 符合 IEC 62061 的 SIL |
SIL 2 |
| ● 安全切斷注意事項 |
https://support.industry.siemens.com/cs/de/en/view/39198632 |
| 環境要求 |
| 運行中的環境溫度 |
| ● ***小值 |
-30 °C |
| ● ***大值 |
55 °C |
| 連接技術 / 標題 |
| 用于電源電壓的電氣連接規格 |
M8，4 極 |
| ET 連接 |
| ● ET 連接 |
M8，4 針，已屏蔽 |
| 尺寸 |
| 寬度 |
45 mm |
| 高度 |
159 mm |
| 深度 |
46 mm |
| 重量 |
| 重量，約 |
211 g |
