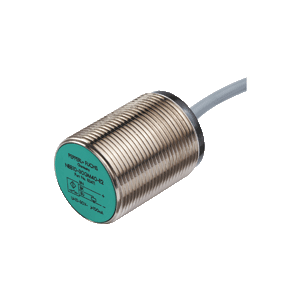

技術參數節選  NBB15-30GM50-WO

通用規格
開關功能		常閉 (NC)
輸出類型		雙線式
額定工作距離		15 mm
安裝		準齊平
輸出極性		AC
確保操作距離		0 ... 12,15 mm
實際工作距離		13,5 ... 16,5 mm
衰減系數 rAl		0,33
衰減系數 rCu		0,28
衰減系數 r304		0,81
輸出類型		2 線
額定值
工作電壓		20 ... 253 V
開關頻率		0 ... 20 Hz
遲滯		類型 5 %
反極性保護		允許反接
電壓降		< 5 V (IL > 50 mA)；< 8 V (IL < 50 mA)
瞬時電流 （20 ms，0.1 Hz）		0 ... 1600 mA
工作電流		5 ... 200 mA
斷態電流		0 ... 1,7 mA
工作電壓指示燈		綠色 LED
開關狀態指示燈		黃色 LED
遵守標準和指令
符合標準
	標準	EN 60947-5-2:2007 IEC 60947-5-2:2007
認證和證書
UL 認證		cULus 認證，一般用途
CSA 認證		通過 cCSAus 認證，一般用途
CCC 認證		通過中國強制性產品認證 (CCC)
環境條件
環境溫度		-25 ... 70 °C (-13 ... 158 °F)
機械規格
連接類型		電纜 PVC ， 2 m
線芯橫截面積		0,75 mm2
外殼材料		黃銅，鍍鎳
感應面		PBT
防護等級		IP67
注意		1) 當溫度低于 0 °C 時，允許工作電壓 Ub 80...253 V 安全保險絲 ≤ 0.3 A（快速熔斷），符合 IEC 60127-2 Sheet 1 建議：發生短路后，請檢查設備是否運行正常。



Classifications

System	Classcode
ECLASS 11.0	27270101
ECLASS 10.0.1	27270101
ECLASS 9.0	27270101
ECLASS 8.0	27270101
ECLASS 5.1	27270101
ETIM 7.0	EC002714
ETIM 6.0	EC002714
ETIM 5.0	EC002714
UNSPSC 12.1	39121550
