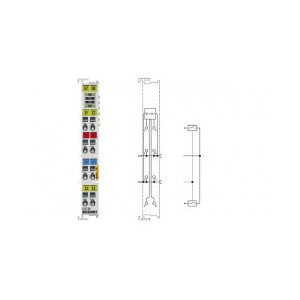

EL1124, EL1144, EL1134 | 4 通道數字量輸入端子模塊，5 V DC，12 V DC，48 V DC
EL1124（5 V DC）、EL1144（12 V DC）和 EL1134（48 V DC）數字量輸入端子模塊采集二進制控制信號，并以電隔離的形式將這些信號傳輸?shù)缴蠈幼詣?dòng)化單元。該款 EtherCAT 端子模塊有 4 個通道，每個通道都有一個 LED 用來指示其信號狀態。這些模塊根據輸入電壓的不同有不同的型號。
| 技術參數 |
EL1124 | ES1124 |
EL1144 | ES1144 |
EL1134 | ES1134 |
| 連接技術 |
二/三線制 |
| 輸入點數 |
4 |
| 額定電壓 |
5 V DC |
12 V DC |
48 V DC |
| “0” 信號電壓 |
< 0.8 V |
< 2.4 V |
< 10 V (EN 61131-2, type 1) |
| “1“ 信號電壓 |
> 2.4 V |
> 8.5 V |
> 34 V (EN 61131-2, type 1) |
| 輸入電流 |
通常為 50 μA |
通常為 3 mA |
通常為 3 mA (EN 61131-2, type 1) |
| 輸入濾波 |
通常為 0.05 μs |
通常為 10 μs |
通常為 10 μs |
| 分布式時鐘 |
– |
| 電源觸電電流消耗 |
通常為 14 mA + 負載 |
通常為 14 mA + 負載 |
通常為 10 mA + 負載 |
| E-bus 電流消耗 |
通常為 90 mA |
| 電氣隔離 |
500 V （E-bus/場電位） |
| 過程映像中的位寬 |
4 個輸入 |
| 組態 |
無地址或組態設置 |
| 特點 |
高速 CMOS 輸入 |
– |
– |
| 重量 |
約 55 g |
| 工作/儲藏溫度 |
0…+55 °C/-25…+85 °C |
| 相對濕度 |
95 %，無冷凝 |
| 抗振/抗沖擊性能 |
符合 EN 60068-2-6/EN 60068-2-27 標準 |
| 抗電磁干擾/抗電磁輻射性能 |
符合 EN 61000-6-2/EN 61000-6-4 標準 |
| 防護等級/安裝位置 |
IP 20/可變 |
| 可插拔接線 |
適用于所有 ESxxxx 端子模塊 |
| 認證 |
CE，UL，Ex |
