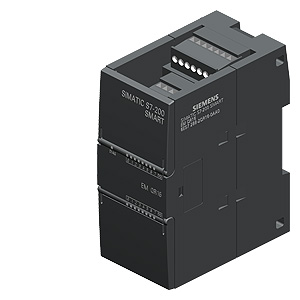

SIMATIC S7-200 SMART，數字輸出 EM DR16， 16 個數字輸出端，繼電器 2A

一般信息

產品類型標志

SM DR16，DQ 16x 繼電器 / 2 A

電源電壓

額定值 (DC)

24 V

允許范圍，下限 (DC)

20.4 V

允許范圍，上限 (DC)

28.8 V

輸入電流

耗用電流，典型值

110 mA

來自背板總線 DC 5 V，典型值

165 mA

數字輸入

數字輸入端數量

0

導線長度

● 屏蔽，***大值

500 m

● 未屏蔽，***大值

150 m

數字輸出

數字輸出端數量

16

● 在組件中

4

短路保護

否

輸出端的通斷能力

● 電阻負載時的***大值

2 A

● 照明負載時的***大值

30 W; DC 時 30 W，AC 時 200 W

輸出電流

● 對于信號“1”的額定值

2 A

● 針對信號“1”的允許范圍，***大值

2 A

電阻負載時的輸出延遲

● 從 “0” 到“1”，***大值

10 ms

● 從 ”1” 到“0”，***大值

10 ms

輸出端的總電流（每組）

水平安裝位置

— ***高可達 50 ℃，***大值

10 A

繼電器輸出端

● 繼電器輸出端數量

16

● 繼電器線圈 L+ (DC) 的電源電壓

24 V

— 反極性保護

是

● 繼電器的耗用電流（所有繼電器的線圈電流），***大值

150 mA

觸點的通斷能力

— 電感負載時的***大值

2 A

— 照明負載時的***大值

30 W

— 在電阻負載時，***高可達 50 ℃，***大值

2 A

— 在電阻負載時，***高可達 60 ℃，***大值

2 A

— 電阻負載時的***大值

2 A

— 連續熱電流，***大值

2 A

導線長度

● 屏蔽，***大值

500 m

● 未屏蔽，***大值

150 m

報警/診斷/狀態信息

診斷顯示 LED

● 用于輸出端狀態

是

電位隔離

數字輸出電位隔離

● 在通道之間

是; 繼電器，干式觸點

絕緣

絕緣測試，使用

輸入隔離 500 V AC/每分鐘；輸出隔離 1500 V AC/每分鐘

EMV

抗靜態放電干擾的能力

● 抗靜態放電干擾的能力符合 IEC 61000-4-2

是; ±4 kV 接觸放電（符合 IEC 801-2/IEC 1000-4-2；ESD）；±8 kV 空氣放電（符合 IEC 801-2/IEC 1000-4-2；ESD）

— 空氣放電時的試驗電壓

8 kV

— 接觸放電時的試驗電壓

4 kV

針對高頻電磁場的抗干擾能力

● 針對高頻射線的抗干擾性，符合 IEC 61000-4-3

是; 10 V/m，80 至 1000 MHz（符合 IEC 61000-4-3）；10 V/m，900 MHz，1.89 GHz,50 % ED（符合 IEC 61000-4-3）

— 高頻輻射的頻率范圍

80 到 1000 MHz，10 V/m，1.4 到 2.0 GHz，3 V/m，2.0 到 2.7 GHz，1 V/m（87 MHz 到 187 MHz，174 MHz 到 230 MHz 以及 470 MHz 到 790 MHz 的范圍內： 3V/m）

與導線相關的抗干擾能力

● 電源導線的抗干擾能力符合 IEC 61000-4-4

是; ±2 kV 符合 IEC 61000-4-4，脈沖；浪涌測量附帶保護元件

● 信號導線的抗干擾能力，符合 IEC 61000-4-4

是; ±2 kV（符合 IEC 801-4/IEC 1000-4-4；脈沖）

針對沖擊電壓的抗干擾能力（浪涌）

● 電源導線的抗干擾能力符合 IEC 61000-4-5

是

● 非對稱耦合

±2 kV 符合 IEC 61000-4-5，非對稱浪涌電流

— 電源導線上的試驗電壓

2 kV

— 信號導線（大于 30 米）上的試驗電壓

2 kV

針對通過高頻場引起的導線干擾量的抗干擾能力

● 針對高頻饋電的抗干擾性，符合 IEC 61000-4-6

是; 10 V，150 kHz 到 80 MHz（根據 IEC 61000-4-6）

● 針對高頻射線的抗干擾性，符合 IEC 61000-4-6

是; 10 V/m，附帶 80 % 調幅 1 kHz

— 9 kHz ... 80 MHz 范圍內在 80% 的 1KHz 調幅下的試驗電壓

10 V

依據 EN 55 011 標準抑制無線電干擾輻射

● 無線電輻射干擾

發射干擾符合 EN 50081-2，依據 EN 55011 檢測，等級 A，組 1

● 極限值等級 A 適用于工業領域中的應用

是; EN 61000-6-4，發射干擾：在工業領域中使用。

防護等級和防護類別

防護等級 IP

IP20

標準、許可、證書

CE 標記

是; CE 標識 / 歐盟一致性聲明

環境要求

露天情況下

● ***大落差

0.3 m

運行中的環境溫度

● ***小值

0 °C

● ***大值

55 °C

● 水平安裝，***小值

0 °C

● 水平安裝，***大值

55 °C

● 垂直安裝，***小值

0 °C

● 垂直安裝，***大值

45 °C

運輸/儲存時的環境溫度

● ***小值

-40 °C

● ***大值

70 °C

相對空氣濕度

● 25 °C 時無冷凝運行，***大值

95 %

尺寸

寬度

45 mm

高度

100 mm

深度

81 mm

重量

重量，約

220 g
