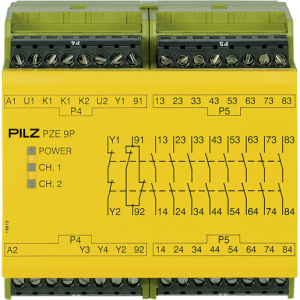

安全繼電器（獨立式），輸入：帶/不帶觸點間短路檢測功能 的1/2通道接線，輸出：3 N/O, 1 N/C,2 N/O t-d (t = 0.1 - 30 s),自動/受監控啟動，UB = 24 - 240 V AC/DC，寬度：90 mm，可插拔螺絲端子，監控急停裝置、安全門、 光幕。
技術數據
電氣數據
| 供電電壓 (V) |
24 - 240 V |
| 電源電壓類型U1 |
AC/DC |
| 功率消耗AC |
8.5 |
| 功率消耗DC |
5 |
輸入
半導體輸出
繼電器輸出
| 使用類別AC/DC1標準 |
EN 60947-4-1 |
| AC1安全控制電壓 |
240 |
| AC1安全控制***大電流 |
8 |
| DC1安全控制電壓 |
24 |
| DC1安全控制***大電流 |
8 |
| 使用類別AC15/DC13標準 |
EN 60947-5-1 |
| AC15安全控制電壓 |
230 |
| AC15安全控制***大電流 |
5 |
| DC13安全控制電壓 |
24 |
| 安全觸點：AC，符合UL標準 |
240 V AC G. P. |
| 安全觸點：導向器負載 |
C300, R300 |
| 繼電器觸點材料 |
AgSnO2 |
| 繼電器的其他觸點規格 |
+ 0,2 µm Au |
環境數據
| 設備可使用的氣候適宜性標準 |
EN 60068-2-78 |
| 以攝氏度一表示的環境溫度 |
-10 - 55 °C |
| 濕度額定值 |
93 % r.h.40 °C |
| 允許/不允許凝結 |
不允許 |
| EMC 達到標準 ... |
EN 60947-5-1
EN 61000-6-2
EN 61000-6-4
EN 61326-3-1 |
| 振動測試所依據的標準 |
EN 60068-2-6 |
| 應遵守的間隙與爬電距離標準 |
EN 60947-1 |
| 過電壓等級 |
III / II |
| 間隙與爬電距離污染程度規范 |
2 |
| 保護類型，安裝 |
IP54 |
| 保護類型，機殼 |
IP40 |
| 端子保護類型 |
IP20 |
時代
| 可選次數 |
6
20
30
4
15
25
0.1
1
0.5
2
10
8 |
| Tv的允許公差 |
-15 %/+15 % +50 ms |
| 重復精度 |
2 % |
機械數據
| 安裝位置 |
beliebig |
| 殼體材料下部 |
PPO UL 94 V1 |
| 外殼材料前板 |
ABS UL 94 V0 |
| 外殼上面部分材質 |
PPO UL 94 V1 |
| 連接端子 |
Federkraftklemme |
| 端子樣式 |
steckbar |
| 高度尺寸 |
101 |
| 寬度尺寸 |
90 |
| 深度尺寸 |
121 |
| 凈重 |
535 |
| 總重 |
545 |
