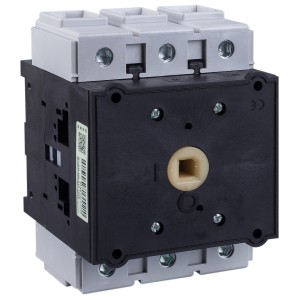

施耐德負荷開關V5C 3極負荷開關, 125 A
主要信息
| 產品系列 |
TeSys |
| 產品名稱 |
TeSys VARIO |
| 產品類型 |
開關本體 |
| 性能等級 |
高性能 |
| 極數 |
3P |
| 觸點類型 |
3NO |
補充信息
| 網絡類型 |
AC |
| 網絡頻率 |
50/60 Hz |
| 安裝方式 |
底板安裝 |
| 額定工作電壓 [Ue] |
690 V AC |
| 額定沖擊耐受電壓 [Uimp] |
8 kV |
| 約定發熱電流 [Ith] |
125 A |
| 約定封閉發熱電流 [Ithe] |
100 A |
| 額定工作電流 [Ie] |
125 A - AC-21A, 230...690 V
125 A - AC-22A, 230...690 V
71.9 A - AC-23A, 230 V, 22 kW
68 A - AC-23A, 240 V, 22 kW
68.5 A - AC-23A, 400 V, 37 kW
66 A - AC-23A, 415 V, 37 kW
64.5 A - AC-23A, 500 V, 45 kW
42 A - AC-23A, 690 V, 37 kW |
| 額定操作功率 (W) |
22 kW 在…上 230/240 V (AC-3)
30 kW 在…上 400/415 V (AC-3)
37 kW 在…上 500 V (AC-3)
30 kW 在…上 690 V (AC-3) |
| 間歇負載級別 |
30 |
| 接通能力 |
1250 A 在…上 400 V AC-21A
1250 A 在…上 400 V AC-22A
1250 A 在…上 400 V AC-23A |
| 閉合容量 [Icm] |
2.8 kA 在…上 400 V 在Ipeak時 |
| 額定短時耐受電流 [Icw] |
1500 A 在…上 400 V 持續時間: 6 s |
| 額定短路電流 |
10 kA 在…上 400 V - 配合熔斷器 125 A aM |
| 分?jǐn)嗄芰?/th>
| 1000 A 在…上 400 V (AC-21A)
1000 A 在…上 400 V (AC-22A)
1000 A 在…上 400 V (AC-23A) |
| 機械壽命 |
30000 次 |
| 電氣壽命 |
30000 次 DC-1...5
30000 次 AC-21 |
| 適用于隔離 |
適用 |
| 接線能力 |
電源回路: 螺栓緊固 電纜 70 mm² 電纜選型: 軟線 - 帶篐線端子
電源回路: 螺栓緊固 電纜 95 mm² 電纜選型: 單股硬線 - 不帶篐線端子 |
| 緊固扭矩 |
電源回路: 22.6 N.m 通過 螺栓緊固 |
| 高度 |
125 mm |
| 寬度 |
90 mm |
| 深度 |
90 mm |
| 產品凈重 |
0.9 kg |
環境
| 符合標準 |
IEC 60947-3 |
| 產品認證 |
CCC
UKCA |
| 防護措施 |
TC |
| IP 保護等級 |
IP20 符合 IEC 60529 |
| 抗沖擊、震動性能 |
抗震性能 10...150 Hz (1 gn) 符合 IEC 60068-2-6
抗沖擊性能 11 ms (30 gn) 符合 IEC 60068-2-27 |
| 運行溫度 |
-20…50 °C |
| 耐火及耐異常高溫能力 |
960 °C 符合 IEC 60695-2-1 |
包裝單位
| Unit Type of Package 1 |
PCE |
| Number of Units in Package 1 |
1 |
| Package 1 Height |
9.972 cm |
| Package 1 Width |
10.029 cm |
| Package 1 Length |
13.304 cm |
| Package 1 Weight |
1.071 kg |
| Unit Type of Package 2 |
S02 |
| Number of Units in Package 2 |
6 |
| Package 2 Height |
15 cm |
| Package 2 Width |
30 cm |
| Package 2 Length |
40 cm |
| Package 2 Weight |
6.818 kg |
| Unit Type of Package 3 |
P06 |
| Number of Units in Package 3 |
144 |
| Package 3 Height |
105 cm |
| Package 3 Width |
60 cm |
| Package 3 Length |
80 cm |
| Package 3 Weight |
173.632 kg |
