產品詳細說明

菲尼克斯浪涌保護器適用于發送器及接收器系統的電涌保護器

天線是理想的接閃導體。菲尼克斯電氣的電涌保護器功能強大，且衰減較低。使用菲尼克斯電氣的COAXTRAB同軸電涌保護器，安全無憂。選用合適的低容量電路，實現低衰減和大帶寬。我們的產品具有優越的阻抗匹配功能，不會導致有用信號失真。

優勢：

元件功能強大，電涌電流放電能力強

即使在傳輸頻率較高的情況下，也能保證信號不失真

產品種類齊全，保護所有常見的應用和信號

提供適用于各類應用的型號和連接技術，應用廣泛

一、產品屬性

IEC 類別	C2
	C3
	D1
類型	保護適配器
產品類型	收發系統的電涌保護
位數	1
電涌保護故障報警	無

過電壓類別	III
污染等級	2

二、數據鏈接

連接方式	N型連接器，50 Ω

三、尺寸

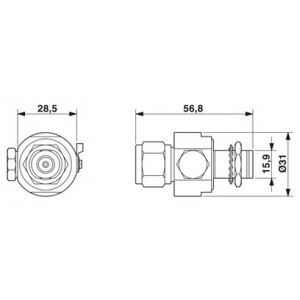

尺寸圖
寬度	31 mm
高度	33.5 mm
長度	56.8 mm

三、規格材料

顏色	鎳
外殼表面材料	Cu-Sn-Zn
材料接觸表面	Au
外殼材料	HPb59-1
線芯材料	QSn6.5-0.1
線芯表面材料	金
絕緣體材料	PTFE
彈簧觸點材料	QSn6.5-0.1

四、機械特性

機械參數

開口式側板

否

保護電路

動作方向	Line-Shield/Earth Ground
***大持續電壓Uc	280 V DC

***大持續工作電壓UC（線芯-地）	280 V DC
額定電流	5 A (25 °C)
UC時，有效工作電流IC	≤ 1 µA
額定放電電流In（8/20）µs（線芯-地）	20 kA
標稱放電電流In（8/20）µs（線芯/屏蔽）	20 kA
脈沖放電電流Iimp (10/350) µs	2.5 kA
總過電流 (10/350) µs	2.5 kA
總放電電流Itotal (8/20) µs	20 kA
***大放電電流Imax (8/20) µs（線芯-地）	20 kA
***大放電電流Imax (8/20) µs（線芯-屏蔽）	20 kA
額定功率脈沖電流lan（10/1000）µs（線芯-屏蔽）	100 A
輸出電壓限值1 kV/µs（線芯-地）波峰	≤ 900 V
輸出電壓限值1 kV/µs（線芯-屏蔽）波峰	≤ 900 V
電壓保護水平Up（線-地）	≤ 900 V (C1 - 1 kV / 500 A)
電壓保護水平Up（線-地）	≤ 1.1 kV (C2 - 10 kV / 5 kA)
電壓保護水平Up（線芯-屏蔽）	≤ 900 V (C1 - 1 kV / 500 A)
電壓保護水平Up（線芯-屏蔽）	≤ 1.1 kV (C2 - 10 kV / 5 kA)
響應時間tA（線芯-地）	≤ 100 ns
響應時間tA（線芯-屏蔽）	≤ 100 ns

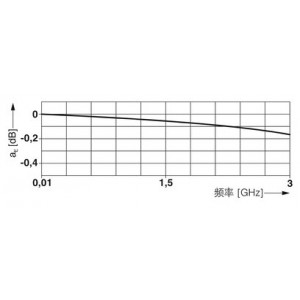

輸入衰減 aE，非對稱。	典型值 0.1 dB (≤ 3 GHz)
截止頻率fg（3 dB），非對稱。（屏蔽）在50 Ω 系統中	> 3 GHz
頻率范圍	0 Hz ... 3 GHz
50 Ω系統中的電壓駐波率VSWR	典型值 1.15 (≤ 3 GHz)
50 Ω系統中的電壓駐波率VSWR	***大 1.2
允許的高頻功率Pmax，VSWR = xx（50歐姆系統）時	700 W (VSWR = 1.1)
允許的高頻功率Pmax，VSWR = xx（50歐姆系統）時	200 W (VSWR = ∞)
電容（線芯-地）	典型值 1.5 pF
電容非對稱（屏蔽）	典型值 1.5 pF
電涌保護故障報警	無
電涌電流電阻（導線-接地）	C2 - 10 kV / 5 kA
	C3 - 100 A
	D1 - 2.5 kA
