介紹

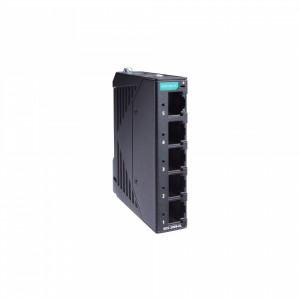

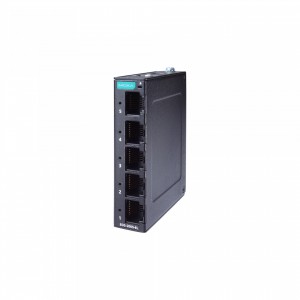

EDS-2005-EL 系列工業以太網交換機配備 5 個 10/100M 電口，非常適合需要簡單工業以太網連接的應用。此外，為了提供多功能性以滿足不同行業的應用，EDS-2005-EL 系列允許用戶通過外部面板上的 DIP 開關啟用或禁用 QoS 功能和廣播風暴保護 (BSP)。EDS-2005-EL 系列還具有堅固的金屬外殼，以確保適用于工業環境。

EDS-2005-EL 系列支持 12/24/48 VDC 單電源輸入、導軌式安裝和高水平 EMI/EMC 等級。 除了體積小巧外，EDS-2005-EL 系列通過了 100% 燒機測試，以確保其在部署后能夠可靠地運行。EDS-2005-EL 系列支持 -10 至 60°C 標準溫度，還提供 -40 至 75°C 寬溫型號。

特點和優勢

10/100BaseT(X)（RJ45 接頭）
體積小巧，易于安裝
支持 QoS，可處理高流量傳輸中的關鍵數據
IP40 等級防護
支持 -40 至 75°C 工作溫度（-T 型號）

以太網接口
10/100BaseT(X) 端口（RJ45 接頭）
5
全/半雙工模式
自動 MDI/MDI-X 連接
速率自適應
標準
IEEE 802.3，用于 10BaseT
IEEE 802.1p，用于服務等級
IEEE 802.3u，用于 100BaseT(X)
IEEE 802.3x，用于流量控制

交換特性
處理類型
存儲轉發
MAC 地址表大小
8 K
數據包緩沖區大小
4 Mb

DIP 開關配置
以太網接口
QoS，廣播風暴保護 (BSP)

電源參數
連接
1 個可拆卸 2 觸點接線端子
輸入電流
0.045 A @ 24 VDC
輸入電壓
12/24/48 VDC
工作電壓
9.6 至 60 VDC
過載電流保護
支持
反接保護
支持

機械特性
尺寸
18 x 81 x 65 mm（0.7 x 3.19 x 2.56 英寸）
安裝
導軌式安裝，壁掛式安裝（帶可選套件）
重量
105 g (0.23 lb)
外殼
金屬

工作環境
相對濕度
5 至 95%（非冷凝）
工作溫度
EDS-2005-EL： -10 至 60°C（14 至 140°F）
EDS-2005-EL-T： -40 至 75°C（-40 至 167°F）
存儲溫度（含包裝）
-40 至 85°C（-40 至 185°F）

安規認證
安全
UL 61010-2-201、EN 62368-1 (LVD)
EMC
EN 55032/35
EMI
CISPR 22，32，FCC Part 15B Class A
EMS
IEC 61000-4-2 ESD：接觸：6 kV；空氣：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：20 V/m
IEC 61000-4-4 EFT：電源：2 kV；信號：2 kV
IEC 61000-4-5 Surge：電源：2 kV；信號：2 kV
IEC 61000-4-6 CS：10 V
IEC 61000-4-8 PFMF
沖擊
IEC 60068-2-27
振動
IEC 60068-2-6
自由落體
IEC 60068-2-32

MTBF
時間
4,814,369 小時
標準
Telcordia (Bellcore)，GB
