模塊功能概述

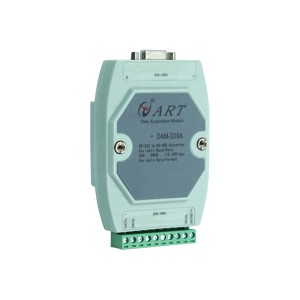

DAM-3210A 是一款通用的 RS232/RS485 導軌安裝式光電隔離轉換器，兼容EIA/TIA的RS-232C、RS-485 標準。自動發送/接收數據，無需外部的流量控制信號（RTS），真正的三線（TXD、RXD、GND）制通信。 DAM-3210A 不需要靠初始化 RS-232 串口，即插即用。傳輸速率可達9600bps～115.2Kbps，可以應用于主控機之間、主控機與單片機或外設之間構成點到點、點到多點遠程多機通信網絡，能夠連接 32 個網絡設備，實現多機應答通信。
指標參數
|
產品指標
|
接口特性
|
接口兼容EIA/TIARS-232C、RS-485標準
|
|
傳輸距離
|
1200米
|
|
傳輸速率
|
115.2Kbps，***遠傳輸距離300米
38.4Kbps，***遠傳輸距離600米
9600bps，***遠傳輸距離1.2千米
|
|
隔離度
|
隔離電壓2500Vrms 500DC連續
|
|
工作方式
|
異步半雙工
|
| 供電電壓 |
10-30VDC給整個模塊供電，注意：RS232側接口是采用qie電方式供電，需要連接全功能串口才可正常工作，和RS485接口電源完全隔離。 |
|
保護等級
|
RS-485接口每線600W的雷擊浪涌保護
|
|
功耗
|
0.5W@24VDC
|
產品配件
1. 保修卡：1張
2. 合格證：1張
