寬帶RF輸入頻率范圍：24 GHz至44 GHz

2種下變頻模式

從RF至基帶I/Q直接變頻

鏡像抑制下變頻為復中頻

LO輸入頻率范圍：5.4 GHz至10.25 GHz

LO四倍頻器較高可達41 GHz

匹配50 Ω、單端RF輸入和復中頻輸出

匹配100 Ω平衡或50 Ω單端LO輸入之間的選項

具有可調輸出共模電壓電平的100 Ω平衡基帶I/Q輸出阻抗

鏡像抑制優化

用于設置混頻器輸入功率的平方律功率檢波器

用于接收器功率控制的可變衰減器

可通過四線式SPI接口編程

32引腳、5 mm × 5 mm LGA封裝

EVAL-ADMV1014

ADMV1014 是一款采用硅鍺(SiGe)設計的寬帶、微波下變頻器，針對點到點微波無線電設計進行優化，工作頻率范圍為 24.5 GHz 至 43.5 GHz。

該下變頻器提供兩種頻率轉換模式。該器件能夠從正交解調直接變頻為基帶 IQ 輸出信號，并從鏡像抑制下變頻為復中頻輸出載波頻率�；鶐л敵隹刹捎弥绷黢詈�，或更典型的是，IQ 輸出將使用足夠低的高通轉折頻率進行交流耦合，以確保充足的解調精度。SPI 接口可對正交相位進行微調，使用戶能夠優化 IQ 解調性能。另一方面，可以禁用基帶 IQ 輸出，且 I/Q 信號可通過片內有源巴倫提供兩個單端復中頻輸出（800 至 6000MHz）。用作鏡像抑制下變頻器時，不需要的鏡像項通常會被抑制，比所需邊帶低 25dBc。ADMV1014 提供靈活的 LO 系統，包括 LO 輸入頻率范圍***高達 47 GHz 的頻率四倍選項，以覆蓋 24.5 至 43.5GHz 的 RF 輸入范圍。提供平方律功率檢波器，以便監控混頻器輸入端上的功率電平。檢波器輸出可用于通過片內集成的 AGC 環路提供對RF輸入可變衰減器的閉環控制，或者作為一個選項，可以使用外部運算放大器誤差積分器電路。

ADMV1014 下變頻器采用緊湊的散熱增強型、5 mm × 5 mm 倒裝芯片 CSP 封裝。ADMV1014 工作殼溫范圍為 −40°C 至 +85°C。

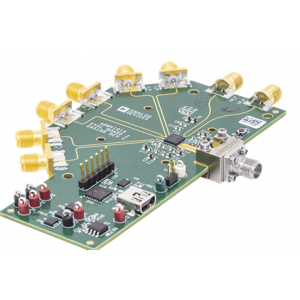

ADMV1014-EVALZ評估板集成了帶微控制器的ADMV1014、低壓差(LDO)穩壓器和nanoDAC®以便快速輕松地評估ADMV1014。該微控制器允許用戶通過分析、控制、評估(ACE)軟件配置ADMV1014寄存器映射。LDO穩壓器使ADMV1014能夠采用單電源供電并提供***佳電源紋波抑制性能。通過nanoDAC，用戶可以對進入ADMV1014混頻器的RF功率進行衰減，而無需使用外部電源。

有關 ADMV1014 的完整詳情可參見 ADMV1014 數據手冊，使用評估板時應同時參考 ADMV1014-EVALZ 評估板用戶指南與數據手冊。

優勢和特點

ADMV1014 的全功能評估板

用于串行端口接口(SPI)控制的板載 USB

5 V 電源

用于 SPI 控制的 ACE 軟件接口
