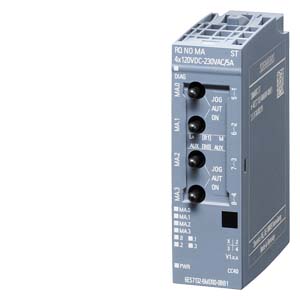

SIMATIC ET 200SP， 繼電器常開， RQ NO-MA4x120VDC..230VAC/5 A ST， 帶有手動操作， 包裝單元 VPE 1， 適合用于 B0 或 B1 類型的基座單元， 模塊診斷 |
| 一般信息 |
| 產品類型標志 |
RQ 4x120 VDC ... 230 VAC/5 A NO MA ST |
| 硬件功能狀態 |
FS03 以上版本 |
| 固件版本 |
|
| ● 可更新固件 |
是 |
| 可用的基本單元 |
基座單元型號 B0、B1 |
| 模塊特有彩色標牌板的顏色代碼 |
CC40 |
| 產品功能 |
| ● I&M 數據 |
是; I&M0 至 I&M3 |
| 附帶程序包的 |
| ● STEP 7 TIA 端口，可組態 / 已集成，自版本 |
V13 SP1 |
| ● STEP 7 可組態/ 已集成，自版本 |
V5.5 SP3 / - |
| ● PROFIBUS 版本 GSD 版 / GSD 修訂版以上 |
各修訂版本 3 和 5 以上的 GSD 文件 |
| ● PROFINET 版本 GSD 版 / GSD 修訂版以上 |
GSDML V2.3 |
| 運行模式 |
| ● DQ |
是 |
| ● 帶節能功能的 DQ |
否 |
| ● PWM |
否 |
| ● 過采樣 |
否 |
| ● MSO |
否 |
| 電源電壓 |
| 額定值 (DC) |
24 V |
| 允許范圍，下限 (DC) |
19.2 V |
| 允許范圍，上限 (DC) |
28.8 V |
| 反極性保護 |
是 |
| 輸入電流 |
| 耗用電流，***大值 |
100 mA; 無負載 |
| 功率損失 |
| 功率損失，典型值 |
1.5 W |
| 地址范圍 |
| 每個模塊的地址空間 |
| ● 輸入端 |
1 byte; + 1 個字節用于 QI 信息 |
| ● 輸出端 |
1 byte |
| 硬件擴展 |
| 自動編碼 |
是 |
| ● 機械編碼鍵 |
是 |
| ● 機械編碼鍵的類型 |
類型 C |
| 為不同的接口類型選擇基礎單元 |
| ● 兩線制連接 |
BU 類型 B1 |
| ● 三線制連接 |
BU 類型 B0 |
| 數字輸出 |
| 數字輸出類型 |
繼電器 |
| 數字輸出端數量 |
4 |
| 短路保護 |
否 |
| 開關頻率 |
| ● 電阻負載時的***大值 |
2 Hz |
| ● 電感負載時的***大值 |
0.5 Hz |
| ● 照明負載時的***大值 |
2 Hz |
| 輸出端的總電流 |
| ● 每個通道的***大電流 |
5 A |
| ● 每個模塊的***大電流 |
20 A |
| 輸出端的總電流（每個模塊） |
| 水平安裝位置 |
| — ***高可達 50 ℃，***大值 |
20 A |
| — ***高可達 60 ℃，***大值 |
16 A |
| 垂直安裝位置 |
| — ***高可達 40 ℃，***大值 |
20 A |
| — ***高可達 50 ℃，***大值 |
16 A |
| 繼電器輸出端 |
| ● 繼電器輸出端數量 |
4 |
| ● 繼電器線圈 L+ (DC) 的電源電壓 |
24 V |
| ● 繼電器的耗用電流（所有繼電器的線圈電流），***大值 |
40 mA |
| ● 繼電器輸出端的外部保險絲 |
是的，通過微型熔斷器***大 6 A 脫扣電流和快速響應脫扣特性 |
| ● ***大操作循環數 |
7 000 000; 參見手冊中的附加說明 |
| 觸點的通斷能力 |
| — 電感負載時的***大值 |
2 A; 參見手冊中的附加說明 |
| — 電阻負載時的***大值 |
5 A; 參見手冊中的附加說明 |
| — 連續熱電流，***大值 |
5 A |
| — 操作電流，***小值 |
100 mA; 5 V DC |
| — 開關額定電壓 (DC) |
24 V DC 至 120 V DC |
| — 開關額定電壓 (AC) |
24V AC 至 230V AC |
| 導線長度 |
| ● 屏蔽，***大值 |
1 000 m |
| ● 未屏蔽，***大值 |
200 m |
| 報警/診斷/狀態信息 |
| 診斷功能 |
是 |
| 可接入替代值 |
是 |
| 報警 |
| ● 診斷報警 |
是 |
| 診斷 |
| ● 電源電壓監控 |
是 |
| ● 斷線 |
否 |
| ● 短路 |
否 |
| ● 累積故障 |
是 |
| 診斷顯示 LED |
| ● 電源電壓監控 (PWR-LED) |
是; 綠色 PWR-LED |
| ● 通道狀態顯示 |
是; 綠色 LED |
| ● 用于通道診斷 |
否 |
| ● 用于模塊診斷 |
是; 綠色 / 紅色 DIAG-LED |
| 電位隔離 |
| 通道的電勢分離 |
| ● 在通道之間 |
是 |
| ● 在通道和背板總線之間 |
是 |
| ● 在通道和電子元件電源電壓之間 |
是 |
| 允許的電位差 |
| 在通道與背板總線/電源電壓之間 |
AC 240 V |
| 絕緣 |
| 絕緣測試，使用 |
2500 V DC（類型測試） |
| 使用如下設備檢測 |
| ● 在通道與背板總線/電源電壓之間 |
DC 2500 V |
| ● 在背板總線和電源電壓之間 |
707 V DC（測試類型） |
| 標準、許可、證書 |
| 適用于安全功能 |
否 |
| 環境要求 |
| 運行中的環境溫度 |
| ● 水平安裝，***小值 |
-30 °C |
| ● 水平安裝，***大值 |
60 °C |
| ● 垂直安裝，***小值 |
-30 °C |
| ● 垂直安裝，***大值 |
50 °C |
| 參考海平面的運行高度 |
| ● ***大海拔安裝高度 |
2 000 m; 根據需要：安裝高度高于 2000 m |
| 尺寸 |
| 寬度 |
20 mm |
| 高度 |
73 mm |
| 深度 |
58 mm |
| 重量 |
| 重量，約 |
45 g |
