Desoutter馬頭控制器MultiCVIL II
產品類別：電動裝配工具
應用范圍：Desoutter馬頭控制器MultiCVIL II:多通道系統，擰緊程序步驟
管理，數據采集，現場總線
MultiCVIL II — 主要特點:
(1)多通道系統
Max 驅動達32根擰緊軸
1個主CVIL +
x從CVIL
通過CVIPC2000編程(僅通過主CVIL)
擰緊程序步驟管理
• 31個不同的擰緊程序
• 在一個擰緊程序中共有20個擰緊步驟
數據采集
• CVIPC2000
• CVINET
現場總線
• 可選現場總線模塊
• 以太網端口
• 靈活映射
Isagraf，內嵌式
PLC軟件，管理：
• 裝配站
• HMI
(2)電動擰緊軸
• 從1至1900Nm
• EME直式
• 用于小中心距應用的帶偏移頭的EMEOF
• “L”形EMEL降低了工具的高度
扭矩傳感器
• 精度高
• A10級
• 工具和控制器之間數字通信
• 存儲芯片，存儲工具的所有參數：傳感器靈敏度、齒輪比，維修信息等…
市場上的MAX TS比（扭矩/速度）之一
帶旋轉角度編碼器的長壽命無刷電機
伸縮長度為50或60mm
(3) 一根線纜
• 電機動力線
• 傳感器和存儲卡通過數字信號傳輸
• 電纜Max可達45米
• 設計用于機器人應用中
擰緊過程的靈活性：
完全同步擰緊順序，且易編程
快速下旋階段
擰緊軸1-2-3-4-5-6-7-8-9-10
終擰緊階段
擰緊軸1-2
終擰緊階段
擰緊軸3-4-5-6
終擰緊階段
擰緊軸7-8-9-10
自動返修動作
反轉所有擰緊軸并重試一次
跳至第2個步驟
擰緊程序結束
報告
主要功能MultiCVIL II：
通道數量..................................................1至32
擰緊程序數量.................................................. 31
擰緊步驟數量.................................................. 20
批次數.......................................................... 999
通過RS232端口進行條形碼閱讀
擰緊結果
批次數 + 角度 + 日期
+ 時間 + 報告..................................... 多達32 000
曲線數量(每個通道) ...................................... 10
擰緊策略
扭矩控制 + 角度監測 ......................................
角度控制 + 扭矩監測 ......................................
扭矩控制 + (角度 + 扭矩斜率)監測................
角度控制 + (扭矩 + 扭矩斜率)監測................
屈服點策略.....................................................
失速扭矩.........................................................
摩擦力扭矩.....................................................
電流監測................ .........................................
反向角度控制..................................................
擰緊連接性
輸入/輸出....................................................... 8/8
RS232端口....................................................OK
以太網RJ45 ........................................... 8個端口
現場總線.............................................. 可選模塊
內嵌式PLC軟件.............................................OK
IP54 ..................................................... 可選模塊
緊急停止................................................... 2通道

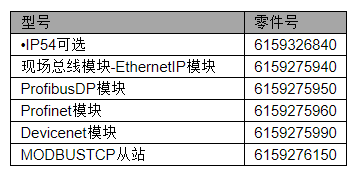

產品型號有：
可選附件：
