一、產品簡介

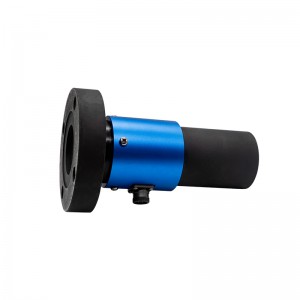

NJL-203A靜態扭矩傳感器，電阻應變?yōu)槊舾性图呻娐窐?gòu)成的一體產品，精度高，性能穩定可靠，測試范圍廣。大量程扭矩測量，安裝使用方便。靜態扭矩測量。一端為鍵（或內四方鍵）連接，一端為法蘭盤連接。扭矩傳感器采用德國技術和生產設備及**的檢測設備。
二、產品特性及用途
· 電阻應變?yōu)槊舾性图呻娐窐?gòu)成的一體產品，精度高，性能穩定可靠,測量范圍廣。
· 大量程扭矩測量，安裝使用方便。
· 靜態扭矩測量，一端為鍵（或內四方鍵）連接，一端為法蘭盤連接。
三、產品結構與外形尺寸：
四、產品規格選型
| 測量范圍 |
0~100,200,300,500,1000Nm（NJL-203A） |
| 輸出靈敏度 |
1.0~2.0mV/V |
| 綜合精度 |
±0.1%FS;±0.3%FS;±0.5%F·S（線性+重復性+滯后） |
| 工作溫度 |
-20~+65℃ |
| 溫度補償范圍 |
-10~+60℃ |
| 零點溫度影響 |
±0.1%F·S/10℃ |
| 激勵電壓 |
5~15VDC（推薦電壓10VDC） |
| 響應頻率 |
100μS |
| 絕緣電阻 |
2000MΩ/100VDC |
| 輸入電阻 |
700±10/350±10Ω |
| 輸出電阻 |
700±5/350±5Ω |
| 零點輸出 |
0~±1%F·S |
| 安全過載 |
120%F·S |
| 材質 |
合金鋼 |
| 電氣連接方式 |
紅/E+，黑/E-，綠/S+，白/S- |
